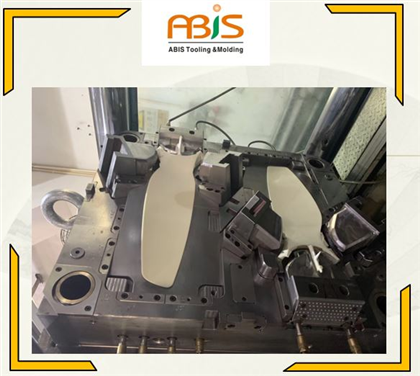

천장 블레이드 팬 금형 천연 전력빠른 세부정보자세히 보기
전원: 전기, DC, 전기
유형:공기 냉각팬
설치:천장 설치
소재:ABS+GF 20%
인증:CB, ce, RoHS, SAA, CE, RoHS.SAA,CBETL
힘 (W):35
전압(V):220 -
![전기 정션 박스 플라스틱 사출 금형]()
전기 정션 박스 플라스틱 사출 금형ABIS 금형 기술 유한 회사는 금형 제조 업체 및 중국 공급 업체를 통해 가장 유명한 심천 플라스틱 중 하나입니다, 저희 공장에서 금형을 통해 도매 플라스틱에 오신 것을 환영합니다. 제품 설명 : 부품 이름 : 주조 위에 플라스틱 주입 묘사 : 플라스틱 주입 형 또는 플라스틱 자동 형 ...자세히 보기 -
![LED 램프 사출 금형]()

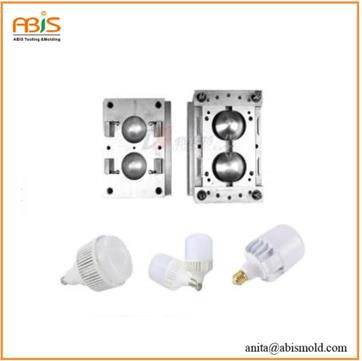

LED 램프 사출 금형빠른 세부 정보자세히 보기
쉐이핑 모드: 인서트 몰딩
제품 재질: 플라스틱
제품:가전
HS 코드:84807100
품목: 공기 팬 형
금형 카테고리:플라스틱 사출 금형
브랜드 이름:LEEN 금형
형 강철: P20, 718,718H, S136
금형 캐비티:단일/다중
몰드 러너:콜드/핫
3D 디자인: 3일... -
![원격 제어 스위치 금형]()

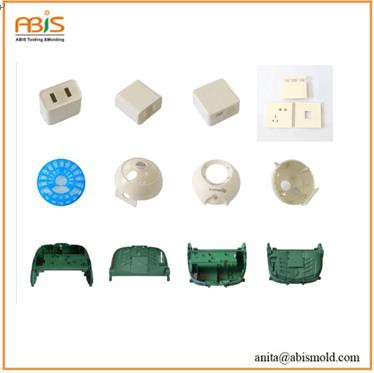

원격 제어 스위치 금형ABIS MOLD Technology Co., Ltd는 금형 제조 업체 및 중국 공급 업체를 통해 가장 유명한 심천 플라스틱 중 하나이며 우리 공장에서 금형을 통해 도매 플라스틱에 오신 것을 환영합니다. 제품 설명: 부품 이름: 금형에 플라스틱 사출 설명: 플라스틱 사출 금형 /플라스틱 자동 금형...자세히 보기 -
![전기 스위치 소켓 하단 스위치 콘센트 플라스틱 사출 금형]()
전기 스위치 소켓 하단 스위치 콘센트 플라스틱 사출 금형제품 이름: 플라스틱 스위치 소켓 바닥자세히 보기
설명: 플라스틱 사출 금형
원래 국가: 중국 (심천)
현재 수출 시장 : 독일
리드타임 : 28일
주요 사양 :
1.1*4 캐비티
2.콜드 러너
3.94UL V-0 PC243R 소재
4.ASSAB S136 스틸
5. 대량 생산... -

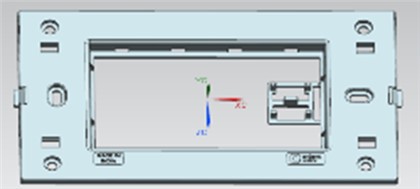

![스위치 전자 부품 사출 금형]()
-
![ABIS 플라스틱 모듈 스위치 금형 전기 부품 금형]()
-
![금속 전자 플라스틱 사출 인서트 몰딩]()
금속 전자 플라스틱 사출 인서트 몰딩ABIS MOLD Technology Co., Ltd는 금형 제조 업체 및 중국 공급 업체를 통해 가장 유명한 심천 플라스틱 중 하나이며 우리 공장에서 금형을 통해 도매 플라스틱에 오신 것을 환영합니다. 제품 설명: 부품 이름: 금형 위에 플라스틱 사출 설명: 플라스틱 사출 금형/플라스틱 자동 금형...자세히 보기 -
![130 Ac 원심 팬 열기 흡입 팬 공기 순환 팬]()
130 Ac 원심 팬 열기 흡입 팬 공기 순환 팬빠른 세부 정보자세히 보기
맞춤형 지원:OEM, ODM, OBM
전류 유형: AC
블레이드 재질: 스테인레스 스틸
장착:덕트 팬
전압: 220v
보증:1년
철사 지도: 3 /4wire
소음 수준::53DBA
크기: 120mm
방위 유형: 볼베어링
응용 프로그램: 풍선... -
![전자 부품 제조]()
-
![다 구멍 전기 스위치 소켓 주입 플라스틱 형]()
다 구멍 전기 스위치 소켓 주입 플라스틱 형빠른 세부 정보자세히 보기
성형 모드: 플라스틱 사출 금형
제품 이름:소켓 몰드
금형 재료: P20/718/738/NAK80/S136
응용 프로그램: 전기 소켓 사출 금형
설계 소프트웨어:UG PROE CATIA SOLIDWORK CAD
금형 수명:300000-500000 샷
표면 처리: 연마
캐비티:멀티...
전자 제품의 사출 성형 금형
사출 성형 금형은 현대 전자 제품 제조의 초석으로 서서 스마트 폰 케이스에서 복잡한 컴퓨터 구성 요소에 이르기까지 모든 것을 생산하는 방법에 혁명을 일으킨다. 빠르게 진화하는 전자 제품 산업에서, 사출 성형 금형 기술에 의해 제공되는 정밀성과 효율성은 소형화, 내구성 및 비용 - 효과의 요구 사항을 충족시키는 데 필수 불가결하게되었다.
전자 제품의 사출 성형 곰팡이 기술의 기초
분사 성형 몰드는 고정 - 엔지니어링 도구를 나타내며, 고정 - 압력 분사 공정을 통해 용융 플라스틱 재료를 사전 결정된 형태로 형성하도록 특별히 설계되었습니다. 전자 제품 제조에서 이러한 정교한 도구는 섬세한 전자 부품의 적절한 적합성과 기능을 보장하기 위해 종종 미세한 내에서 특별한 공차를 충족해야합니다.
사출 성형 금형은 최종 제품의 형상, 표면 질감 및 치수 정확도를 정의하는 음성 공동 역할을합니다.
전자 제품에서의 사출 성형 금형 기술의 중요성은 과장 될 수 없습니다. 현대 전자 장치는 미적 매력을 유지하면서 전자기 간섭 (EMI) 차폐, 열 소산 능력 및 구조적 무결성을 제공하는 하우징이 필요합니다. 각 분사 성형 몰드는 이러한 다각적 인 요구 사항을 수용하도록 세 심하게 설계되어야하며 수백만 대에 걸쳐 일관된 생산 품질을 보장합니다.
전자 금형의 주요 특성
Micron - 정확한 구성 요소 피팅에 대한 레벨 공차
일관된 생산을위한 특수 냉각 시스템
EMI/RFI 차폐 통합 기능
높은 - 볼륨 생산을위한 내구성 구조
소형 부품을위한 복잡한 지오메트리 숙박 시설
전자 제품 금형에 대한 재료 선택
기본 금형 재료
사출 성형 금형을 구축하기위한 재료의 선택은 생산량, 부분 복잡성 및 필요한 정밀도에 크게 의존합니다. 전자 제품의 경우 가장 일반적으로 사용되는 재료에는 다음이 포함됩니다.
도구 스틸 분류
P20 스틸 :pre - 경화 크롬 - Moly Steel은 우수한 가공 가능성과 중간 정도의 내마모성을 제공하며 중간 - 볼륨 생산에 이상적입니다.
H13 스틸 :HOT - 우수한 열 피로 저항을 제공하는 작업 도구 강철, 높은 - 온도 엔지니어링 플라스틱에 필수
S7 스틸 :충격 강도가 필요한 복잡한 형상에 사용되는 충격 - 저항성 공구강
420 스테인리스 스틸 :부식 - 화학적으로 공격적인 재료를 처리하는 금형을위한 저항성 옵션
고급 재료
베릴륨 구리 합금 :탁월한 열전도율 (최대 390 w/mk)은 빠른 냉각주기를 가능하게하여 열 발생 시간이 감소합니다.
알루미늄 합금 (7075, QC-10) :더 빠른 가공 및 프로토 타입 분사 성형 금형 개발을위한 리드 타임 감소를 제공하는 경량 대안
전자 제품 용 플라스틱 재료
사출 성형 몰드는 전자 응용 분야를 위해 특별히 선택된 다양한 열가소성 재료와 호환되어야합니다.
엔지니어링 열가소성
폴리 카보네이트 (PC) :디스플레이 윈도우 및 보호 커버에 대한 충격 저항 및 광학 선명도
아크릴로 니트릴 부타디엔 스티렌 (ABS) :균형 잡힌 기계적 특성 및 하우징에 대한 우수한 표면 마감
PC/ABS 블렌드 :프리미엄 전자 인클로저를 위해 두 재료의 최상의 특성 결합
폴리 아미드 (나일론) :커넥터 하우징의 화학 저항 및 치수 안정성
폴리 옥시 메틸렌 (POM) :기계적 구성 요소의 마찰이 낮고 강성이 높습니다
높은 - 성능 중합체
액정 폴리머 (LCP) :Ultra - 소형 커넥터를위한 저수준 흡수 및 탁월한 치수 안정성
PolyetherTherketone (Peek) :특별한 응용 분야의 뛰어난 화학 저항 및 높은 - 온도 성능
폴리 페닐 렌 설파이드 (PPS) :자동차 전자 제품의 화염 지연 및 화학 저항
생산 공정 : 설계에서 최종 제품까지
1 단계 : 설계 및 엔지니어링
사출 성형 금형의 생성은 고급 CAD/CAM 소프트웨어를 사용한 포괄적 인 설계 분석으로 시작됩니다. 엔지니어는 금형 흐름 분석을 포함한 정교한 시뮬레이션 도구를 사용하여 재료 흐름 패턴을 예측하고 잠재적 결함을 식별하며 게이트 위치를 최적화합니다.
사출 성형 금형 설계는 다음을 포함해야합니다.
부품 설계 최적화 :벽 두께 균일 성 (일반적으로 전자 제품의 경우 1-4mm), 드래프트 각도 (0.5-3도) 및 반지름 사양
게이팅 시스템 설계 :부품 기하학 및 재료 특성을 기반으로 최적의 게이트 유형 (잠수함, 핫 러너, 에지 게이트) 결정
냉각 시스템 아키텍처 :사출 성형 금형 전체에 걸쳐 균일 한 온도 분포를 유지하도록 설계된 적합성 냉각 채널
환기 전략 :Micro - 벤팅 채널 (0.01-0.03mm 깊이) 공기 함정 및 화상 자국을 방지하기 위해
2 단계 : 곰팡이 제조
사출 성형 금형의 물리적 구성에는 다중 정밀 제조 공정이 포함됩니다.
CNC 가공 작업
대략적인 가공은 높은 - 속도 밀링 전략을 사용하여 벌크 재료를 제거합니다
Semi - 마무리 작업은 ± 0.05mm의 공차로 - 순 모양 근처에서 달성됩니다
마무리 가공은 RA 0.1-0.4 μm의 표면 거칠기 값을 제공
높은 - 스피드 가공 (HSM) 기술은 표면 품질을 유지하면서 복잡한 형상을 가능하게합니다.
전기 방전 가공 (EDM)
Wire EDM은 - 구멍과 ± 0.005mm의 공차가있는 복잡한 프로파일을 통해 생성됩니다.
싱커 EDM은 복잡한 구멍 세부 사항과 기존 가공으로 불가능한 날카로운 내부 모서리를 생성합니다.
표면 처리 및 마무리
제품 요구 사항에 따라 SPI A-1 (미러 마감)에서 D-3 (건조 폭발)까지의 연마 등급
향상된 내마모성 및 부식 방지를위한 크롬 도금 또는 니켈 도금
미적 및 기능적 목적을위한 화학 에칭 또는 레이저 텍스처링을 통한 텍스처 적용
3 단계 : 사출 성형 공정 파라미터
사출 성형 몰드를 사용한 실제 분사 성형 공정에는 정확하게 제어 된 매개 변수가 포함됩니다.
가소화 단계
나사 회전 속도 : 50-150 rpm
등 압력 : 50-200 바
특정 재료에 맞는 배럴 온도 프로파일 (일반적으로 엔지니어링 플라스틱의 200-350도)
주사 단계
주입 압력 : 500-2000 bar 부분 형상 및 재료 점도에 따라
주입 속도 프로파일 링 : Multi - 스테이지 속도 제어 최적화 흐름 전면 전진
캐비티 압력 모니터링은 오버 패킹없이 완전한 충전을 보장합니다
포장, 냉각 및 배출 단계
포장 압력 : 주입 압력의 30-80%
열 전달 계산을 사용한 냉각 시간 결정
미적 표면에 가시 자국을 피하는 배출기 핀 배치
품질 관리 및 테스트 절차
사출 성형 몰드를 사용하여 제조 된 전자 제품의 일관된 품질을 유지하려면 엄격한 테스트 프로토콜이 필요합니다.
치수 검증
GD & T 사양에 대한 준수 보장 측정 머신 (CMM) 검사 조정
비 -에 대한 광학 측정 시스템은 섬세한 기능의 접촉 검사입니다
통계 프로세스 제어 (SPC) 생산 실행 기간 동안 중요한 차원 모니터링
재료 테스트
차동 주사 열량 측정 (DSC)은 중합체 열 특성을 확인합니다
Filler 함량 및 열 안정성 검증 열만성 분석 (TGA)
MFI (Melt Flow Index) 테스트 재료 처리 성 일관성을 보장합니다
기능 테스트
열 순환을 포함한 환경 스트레스 테스트 (-40도 ~ +85 학위)
낙하 테스트 및 충격 저항 평가
EMI/RFI 차폐 효과 측정
UL94 표준에 따른 가연성 테스트
사출 성형 금형 설계의 고급 기술
Multi - 구성 요소 몰딩
현대적인 사출 성형 금형 기술은 다음을 통해 다중 - 재료 전자 부품의 생산을 가능하게합니다.
두 개의 - 강성 및 유연한 재료를 결합한 샷 몰딩
통합 밀봉 및 쿠션을위한 오버 몰딩
금속 부품을 플라스틱 부품에 직접 통합 한 성형을 삽입하십시오
micro - 주입 몰딩
소형 전자 구성 요소의 경우 특수 분사 성형 몰드 설계가 수용됩니다.
차원이 100 마이크로 미터 미만인 특징
종횡비는 100 : 1을 초과합니다
RA 0.05 μm 미만의 표면 거칠기 값
스마트 곰팡이 기술
산업 4.0 개념을 사출 성형 금형 시스템에 통합 :
실제 - 시간 프로세스 모니터링을 제공하는 캐비티 압력 센서
적응 형 냉각 전략을 가능하게하는 온도 센서
RFID 태그 추적 금형 유지 보수 기록 및 생산 통계
유지 보수 및 수명주기 관리
사출 성형 금형의 적절한 유지 보수는 일관된 생산 품질을 보장하고 작동 수명을 연장합니다.
예방 유지 보수 일정
일일
곰팡이 표면의 육안 검사 및 청소
주간
이동 구성 요소 및 이젝터 시스템의 윤활
월간 간행물
냉각 채널 및 핫 러너 시스템의 포괄적 인 검사
계간지
공동 치수 및 표면 마감의 상세한 측정
매년
Re - 도금 및 연마를 포함한 완전한 곰팡이 개조
일반적인 문제 문제 해결
사출 성형 금형은 생산 중에 다양한 도전을 경험할 수 있습니다.
플래시 형성 :
보수 공사가 필요한 마모 된 이별 라인 표면을 나타냅니다
짧은 샷 :
부적절한 환기 또는 게이트 제한을 제안합니다
화상 자국 :
과도한 주입 속도 또는 통풍이 불충분합니다
Warpage :
냉각 시스템 최적화가 필요한 비 - 균일 냉각을 나타냅니다
경제적 고려 사항
사출 성형 금형에 대한 투자는 신중한 경제 분석이 필요한 상당한 자본 지출을 나타냅니다.
비용 요인
단순한 디자인의 경우 $ 10,000에서 복잡한 멀티 - 공동 도구의 경우 $ 500,000 이상의 초기 금형 비용
재료 선택 영향 : 알루미늄 곰팡이는 강철보다 30-50% 저렴하지만 수명이 짧습니다.
복잡성 드라이버 : 사출 성형 금형의 각 추가 캐비티는 비용이 약 70 - 단일 제목 비용의 90% 증가합니다.
리드 타임 고려 사항 : 표준 배송 8-16 주, 프리미엄 요금으로 신속한 옵션
투자 최적화 수익
- 끊기 분석
최적의 곰팡이 투자 전략을 결정하기위한 생산량 및 부품 비용을 고려한 신중한 계산
총 소유 비용 (TCO)
곰팡이 수명 동안 유지 보수, 에너지 소비 및 교체 비용을 포함한 포괄적 인 평가
에너지 효율
최적화 된 사출 성형 금형 설계를 통한 개선주기 시간 및 자원 소비 감소
"가장 비싼 사출 성형 곰팡이가 항상 초기 비용이 가장 높은 것은 아니지만 종종 생산 요구 사항을 충족하지 못하거나 과도한 유지 보수가 필요한 것입니다."
미래의 트렌드와 혁신
사출 성형 곰팡이 기술의 진화는 전자 제품 제조 기능을 계속 발전시킵니다.
지속 가능한 제조
• 바이오 - 변형 된 사출 성형 금형 설계가 필요한 기반 폴리머 호환성
• 재활용 재료 처리 고려 사항
• 에너지 - 효율적인 냉각 시스템은 환경 영향을 줄입니다
첨가제 제조 통합
• 3D - 열 관리 개선 인쇄 된 컨 포멀 냉각 채널
• 사출 성형 몰드 삽입물의 빠른 프로토 타이핑 개발주기 가속화
• 첨가제 및 빼기 공정을 결합한 하이브리드 제조
인공 지능 응용
• 머신 러닝 알고리즘 사출 성형 금형 설계 매개 변수 최적화
• 예측 유지 보수 시스템은 곰팡이 고장을 예상합니다
• 컴퓨터 비전 시스템을 사용한 자동 품질 검사
결론
사출 성형 금형은 전자 제품 제조의 기본으로 유지되므로 탁월한 정밀도와 일관성을 가진 복잡한 구성 요소의 대량 생산이 가능합니다. 전자 장치가 더 큰 소형화 및 기능성을 향해 계속 발전함에 따라 주입 성형 곰팡이 기술에 대한 요구는 그에 따라 강화됩니다. 이 분야의 성공은 재료 과학, 제조 공정 및 품질 관리 방법에 대한 포괄적 인 이해가 필요합니다.
전자 제조에서 주입 몰딩 곰팡이 기술의 미래는 재료, 설계 소프트웨어 및 처리 기술의 지속적인 혁신과 함께 생산 기능을 지속적으로 확장함에 따라 매우 유망한 것으로 보입니다. 고급 분사 몰드 곰팡이 기술에 투자하는 제조업체는 경쟁력있는 생산 비용과 우수한 품질 표준을 유지하면서 내일의 전자 제품 문제를 충족시키는 데 유리하게 위치합니다.
곰팡이 재료의 신중한 선택, 처리 매개 변수의 최적화 및 엄격한 품질 관리 절차의 구현을 통해 주입 몰딩 금형은 매년 수십억 개의 전자 구성 요소를 생산하기위한 기초 역할을합니다. 이 놀라운 기술은 가장 작은 센서 하우징에서 가장 큰 디스플레이 베젤에 이르기까지 현대 디지털 세계를 정의하는 전자 혁신을 계속 가능하게합니다.
