건강 관리의 금속 주사 성형 소개
금속 분사 성형 (MIM)은 플라스틱 사출 성형의 설계 유연성과 금속의 재료 특성을 결합한 고급 제조 공정입니다. 의료 산업 에서이 기술은 엄격한 규제 요구 사항을 충족하는 복잡한 고정밀 구성 요소의 생산에 혁명을 일으켰습니다.
의료 부문은 탁월한 정밀, 생체 적합성 및 기계적 특성을 가진 부품을 요구합니다. 금속 사출 성형은 이러한 모든 전선을 제공하면서 의료용 CNC 가공의 특정 응용을 포함하여 전통적인 제조 방법으로 도전하거나 생산할 수없는 복잡한 형상에 대한 비용 이점을 제공합니다.
의료 기기는 종종 밀접한 공차로 복잡한 모양을 필요로하므로 MIM을 이상적인 제조 솔루션으로 만듭니다. 정형 외과 임플란트에서 수술기구에 이르기까지 MIM은 일관된 품질과 성능을 제공하면서 환자 결과를 향상시키는 설계를 가능하게합니다. 마무리 작업을 위해 CNC 가공과 결합하면 결과는 최고 수준의 품질과 정밀도를 충족하는 구성 요소입니다.
이 포괄적 인 가이드는 금속 주입 성형의 기초, 의료 기기의 응용, 재료 고려 사항, 제조 공정, 품질 관리 측정 및 의료 CNC 가공과 같은 보완 기술과의 통합을 탐구합니다.
의료 응용 분야를위한 금속 주사 성형은 왜?
비용 효율성
기존의 방법, 특히 규모에 비해 복잡한 구성 요소의 생산 비용을 줄이면서 많은 응용 분야에서 의료용 CNC 가공과 비슷한 정밀도를 유지합니다.
디자인 자유
의료용 CNC 가공의 특정 제한을 포함하여 기존의 제조 공정에서는 어렵거나 불가능한 복잡한 형상을 가능하게합니다.
일관성 및 품질
밀접한 공차로 탁월한 부분 간 일관성을 제공하여 의료 기기에 필요한 엄격한 표준을 충족하며, 종종 중요한 표면을위한 의료용 CNC 가공으로 보완됩니다.
금속 주입 성형의 기초
MIM 기술의 핵심 원칙과 의료 CNC 가공과 같은 다른 제조 공정과 비교하는 방법을 이해합니다.
금속 분사 성형은 무엇입니까?
금속 분사 성형 (MIM)은 플라스틱 주입 성형과 분말 야금을 결합하여 복잡한 금속 부품을 생산하는 제조 공정입니다. 이 공정에는 금속 분말을 바인더와 혼합하여 공급 원료를 생성 한 다음 곰팡이에 주입하여 네트 모양의 구성 요소를 형성합니다.
성형 후, 결합제는 토론 공정을 통해 제거되고, 나머지 금속 골격은 고온에서 소결된다. 소결 동안, 금속 입자는 함께 융합되어 단단한 재료와 비슷한 기계적 특성을 가진 밀도가 높고 완전 금속 성분을 초래합니다.
MIM은 플라스틱 분사 성형의 설계 자유와 가공 금속 부품의 재료 성능 사이의 간격을 연결합니다. CNC 가공은 감산 공정을 통해 탁월한 표면 마감재 및 단단한 공차로 구성 요소를 생산하는 데 탁월하지만 MIM은 종종 재료 폐기물이 적은 부가적인 접근 방식을 통해 복잡한 형상을 생성하는 데있어 장점을 제공합니다.
MIM 대 전통적인 제조 방법
| 제조 방법 | 복잡성 기능 | 재료 활용 | 규모로 비용 | 공차 제어 |
|---|---|---|---|---|
| 금속 주입 성형 | 매우 높습니다 | 85-95% | 훌륭한 | ±0.3% |
| 의료 CNC 가공 | 높은 | 40-60% | 보통의 | ± 0.001mm |
| 투자 캐스팅 | 높은 | 70-80% | 좋은 | ±0.5% |
| 단조 | 저중도 | 60-70% | 매우 많은 양이 좋습니다 | ±1.0% |
의료 응용 분야에서 MIM의 주요 장점
MLM은 의료용 CNC 가공만으로 어려운 언더컷, 얇은 벽 및 복잡한 내부 기능으로 복잡한 모양을 생성 할 수 있습니다.
일관성
성능이 예측 가능하고 신뢰할 수 있어야하는 의료 기기에 중요한 탁월한 부분 간 일관성을 제공합니다.
재료 다양성
스테인레스 강, 티타늄 합금 및 귀금속을 포함한 광범위한 생체 적합성 금속과 호환됩니다.
의료용 CNC 가공과 같은 빼기 과정에 비해 재료 폐기물을 크게 줄입니다.
비용 절감
CNC 가공 및 기타 전통적인 방법에 비해 중간에서 고량량의 복잡한 부품의 생산 비용이 낮아집니다.
통합 잠재력
최종 마무리 및 임계 공차 달성을위한 의료 CNC 가공과 같은 2 차 프로세스와 완벽하게 작동합니다.
고려해야 할 제한
MIM은 많은 장점을 제공하지만 의료 CNC 가공과 같은 다른 프로세스에 비해 한계를 이해하는 것이 중요합니다.
- 일부 프로세스에 비해 초기 툴링 비용이 높지만, 이는 단위당 단위 비용으로 상쇄됩니다.
- 크기 제한 - 일반적으로 100 그램 미만의 부품의 경우 가장 비용 효율적입니다.
- 툴링 및 프로세스 개발을위한 리드 시간이 길어집니다
- 더 엄격한 공차 요구 사항은 여전히 의료 CNC 가공과 같은 보조 작업이 필요할 수 있습니다.
- 생체 적합성 옵션의 범위는 광범위하지만 가능한 모든 금속과 비교하여 제한된 재료 선택
MIM의 의료 기기 응용
의료용 CNC 가공과 종종 금속 분사 성형이 다양한 전문 분야에서 의료 기기 제조를 변형시키는 방법을 살펴보십시오.
정형 외과 임플란트
MIM은 뼈 나사, 플레이트 및 우수한 생체 적합성 및 기계적 강도를 갖춘 조인트 교체 부품과 같은 복잡한 정형 외과 성분을 생성합니다.
이러한 구성 요소는 종종 CNC 가공으로 최종 처리를 거쳐 정확한 피팅 표면을 달성하고 환자 해부학과의 적절한 통합을 보장합니다.
수술기구
메스, 집게 및 특수한 수술 도구는 MIM의 날카로운 모서리와 정확한 그립 표면으로 복잡한 모양을 만들 수있는 능력의 이점을 얻습니다.
중요한 기능 영역은 종종 의료 CNC 가공을 통해 최종 정제를 받기 위해 수술 절차 중 최적의 성능을 보장합니다.
치과 장치
치과 임플란트, 지대 및 치열 교정 브래킷은 구강에 정확하게 맞는 복잡한 형상에 대한 MIM을 활용합니다.
이들 장치의 성형 표면은 종종 환자의 편안함 및 구강 위생에 필요한 부드러운 마감을 달성하기 위해 의료용 CNC 가공이 필요합니다.
약물 전달 시스템
흡입기, 인젝터 및 주입 펌프의 정밀 성분은 정확한 복용량 전달을 보장하는 밀접한 공차를 위해 MIM에 의존합니다.
밸브 시트 및 정밀 적합 부품은 종종 의료용 CNC 가공을 사용하여 적절한 기능에 대한 정확한 차원 요구 사항을 달성합니다.
신경 학적 장치
뇌 및 척추 임플란트는 MIM을 사용하여 섬세한 신경 조직과 인터페이스하는 마이크로 크기의 특징과 복잡한 구조를 만듭니다.
이러한 매우 민감한 구성 요소는 종종 신경 조직과 접촉하는 임계 표면에 대한 CNC 가공의 정밀도를 필요로합니다.
진단 장비
이미징 장치, 분석기 및 테스트 장비의 정밀 구성 요소는 MIM의 정확도와 재료 성능의 조합으로 이점을 얻습니다.
중요한 측정 표면과 인터페이스는 종종 의료용 CNC 가공을 사용하여 정확한 진단 결과에 필요한 정밀도를 보장합니다.
주요 정형 외과 장치 제조업체는 여러 스레드, 셀프 테이핑 기능 및 캐나다 중심으로 복잡한 뼈 나사 설계의 생산을 개선하고자했습니다.
Solid Bar Stock에서 의료용 CNC 가공을 사용하여 이전에 제조 된 생산 공정은 비싸고 상당한 재료 폐기물을 생성했습니다. 제조업체는보다 효율적인 대안으로 MIM으로 바뀌 었습니다.
MIM 프로세스는 초기 성형에 통합 된 모든 주요 기능을 갖춘 근처 네트 모양의 나사를 생성했습니다. 중요한 기능 표면 및 실은 의료 CNC 가공을 사용하여 필요한 정밀 및 표면 마감을 달성하여 최종 처리를 받았습니다.
그 결과, 양의 생산 비용이 40%, 재료 폐기물의 70% 감소, 생산 실행의 일관성 향상으로 정형 외과 임플란트에 필요한 정확한 표준을 유지했습니다.
특정 의료 분야의 혜택
심혈관 장치
맥박 조정기 및 제세 동기를위한 마이크로 프레시션 구성 요소
복잡한 형상이있는 스텐트 구성 요소
카테터 가이드 와이어 및 전달 시스템
중요한 차원 기능을위한 의료 CNC 가공과 MIM의 조합
최소 침습적 수술
복잡한 형상이있는 내시경 도구 구성 요소
통합 된 기능을 갖춘 복강경 기기
마이크로 그리퍼 및 조작 도구
MIM 부품을 의료 CNC 가공 부품과 결합하는 복잡한 어셈블리
안과 장치
백내장 수술 장비의 정밀 구성 요소
안과의 미세 조정 메커니즘
녹내장 분로와 같은 이식 가능한 장치
MIM과 의료용 CNC 가공의 조합이 필요한 초산형 기능
재건 수술
얼굴 재건 판과 나사
환자 해부학과 일치하는 맞춤형 임플란트 구성 요소
Craniomaxillofacial 고정 장치
정확한 피팅을위한 의료용 CNC 가공과 결합 된 환자 별 기능
의료용 MIM 응용 자료
금속 주입 성형에 사용되는 생체 적합성 재료 및 의료 CNC 가공 공정에 사용 된 것과 어떻게 비교되는지 이해합니다.
의료 기기의 재료 요구 사항
의료 기기에 사용되는 재료는 생체 적합성, 부식성, 기계적 강도 및 멸균 성을 포함한 엄격한 요구 사항을 충족해야합니다. 이러한 요구 사항은 MIM 및 의료 CNC 가공으로 생성 된 구성 요소에 동일하게 적용됩니다.
살아있는 조직과 접촉 할 때 재료가 부작용을 일으키지 않아야하기 때문에 생체 적합성은 가장 중요합니다. 이를 위해서는 의료 기기에 대한 생물학적 반응을 평가하는 ISO 10993과 같은 표준을 준수해야합니다.
MIM 및 의료 CNC 가공은 모두 동일한 생체 적합성 금속을 처리 할 수 있지만 MIM은 종종 재료의 필수 특성을 유지하면서 적절한 소결을 보장하는 특수 제조 된 분말과 함께 작동합니다. 소결 후 최종 재료 특성은 의료용 CNC 가공에 의해 처리 된 단단한 재료와 비슷하며 특정 합금 및 가공 매개 변수에 따라 일부 변형이 있습니다.
일반적으로 사용되는 재료
스테인리스 강
316L 및 17-4 pH 스테인리스 강은 우수한 내식성 및 생체 적합성에 널리 사용됩니다.
일반적으로 사용 : 수술기구, 정형 외과 임플란트 및 진단 장비. MIM 및 의료 CNC 가공 공정과 호환됩니다.
티타늄 합금
TI-6AL-4V 및 상업적으로 순수한 티타늄은 탁월한 생체 적합성 및 강도 대 중량비를 제공합니다.
일반적으로 사용 : 정형 외과 임플란트, 치과 임플란트 및 심혈관 장치. MIM 및 의료 CNC 가공 응용 분야에 사용됩니다.
코발트-크로 미움 합금
Co-CR-MO 합금은 하중 부유 응용에 탁월한 내마모성 및 강도를 제공합니다.
일반적으로 사용 : 공동 교체, 치과 수복물. MIM 및 의료용 CNC 가공으로 효과적으로 가공.
귀금속
금, 백금 및 팔라듐 합금은 우수한 생체 적합성 및 부식성을 제공합니다.
일반적으로 사용 : 치과 수복, 신경 프로브. 최종 마무리를 위해 의료용 CNC 가공으로 복잡한 모양을 위해 MIM을 사용하여 종종 가공됩니다.
니켈-티타늄 합금
니티놀 합금은 특수한 응용 분야를위한 고유 한 형상 기억 및 초탄극 특성을 제공합니다.
일반적으로 사용 : 스텐트, 치열 교정 전선, 수술 도구. MIM 및 의료 CNC 가공 모두에서 특수 처리가 필요합니다.
마그네슘 합금
시간이 지남에 따라 신체에 점차 용해되는 생체 흡수성 마그네슘 합금.
일반적으로 사용 : 임시 뼈 고정 장치. MIM 및 의료 CNC 가공 모두에서 새로운 응용 프로그램.
재료 선택 고려 사항
기능적 요구 사항
기계적 특성 (강도, 탄력성, 피로 저항)
체액 및 멸균 환경에서의 부식 저항
표면에 대한 내마모성
이미징 목적을위한 방사능
제조 공정과의 호환성 (MIM, 의료 CNC 가공 등)
생물학적 요구 사항
생체 적합성 (ISO 10993 준수)
독성 요소와 침출 가능한 물질로부터의 자유
바이오 필름 형성에 대한 저항
해당되는 경우 조직 통합 특성
생리 학적 환경에서 장기 안정성
처리 고려 사항
재료 선택은 또한 MIM 및 의료 CNC 가공 모두에서 처리 요구 사항을 설명해야합니다.
MIM 프로세스의 경우
분말 특성 및 가용성
소결 행동과 밀도
소결 동안의 수축 균일 성
바인더 시스템과의 호환성
의료용 CNC 가공
재료 가공 가능성
도구 마모 특성
가공 중 열 발생
표면 마감이 가능합니다
두 프로세스 모두
비용 및 가용성
후 처리 요구 사항
멸균 호환성
규제 승인 상태
MIM 제조 공정
금속 분사 성형 공정과 최종 생산을 위해 의료용 CNC 가공과 어떻게 통합되는지에 대한 자세한 살펴 봅니다.
공급 원료 준비
이 공정은 공급 원료의 제조, 미세 금속 분말 (일반적으로 1-20 미크론)의 균질 혼합물 및 중합체 바인더 시스템으로 시작합니다. 금속 함량은 일반적으로 60-70 부피입니다.
바인더는 성형 동안 흐름을 가능하게하는 캐리어 역할을합니다. 의료 응용의 경우, 바인더는 생체 적합성을 보장하기 위해 완전히 제거 할 수 있어야하며, 부작용을 유발할 수있는 잔류 물질을 남기지 않아야합니다.
주입 성형
공급 원료는 표준 분사 성형기를 사용하여 정밀 금형에 주입하여 130-200도 사이의 온도에서 작동합니다. 금형 공동은 최종 구성 요소의 모양을 복제하여 후속 수축을 설명하는 "녹색 부품"을 생산하도록 설계되었습니다.
의료 구성 요소의 금형 설계에는 엄격한 공차 및 표면 마감 요구 사항이 포함되어야하며, 종종 의료용 CNC 가공 비품을위한 툴링에 사용되는 것과 비슷합니다.

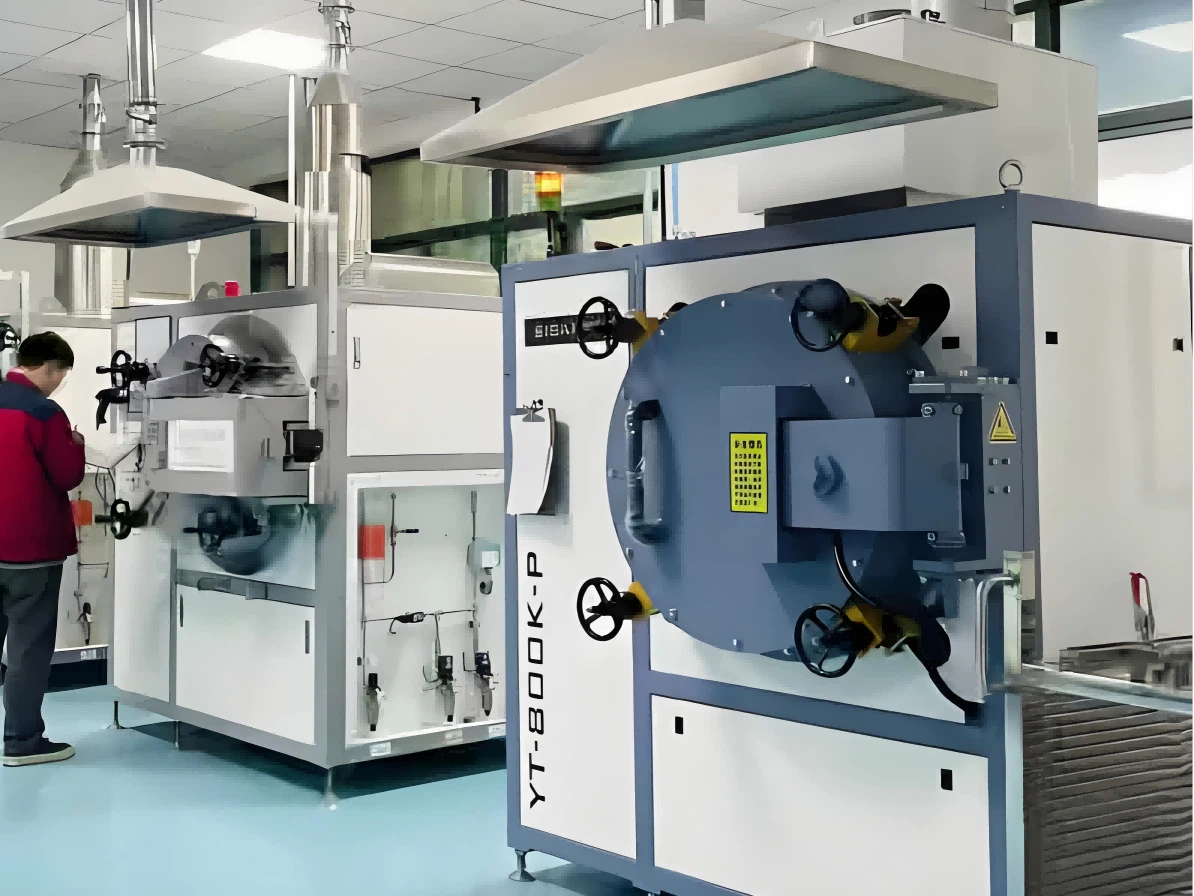

토론
녹색 부품은 중합체 바인더를 제거하는 과정 인 Debinding을 겪습니다. 이것은 용매 추출, 열 분해 또는 촉매 공정을 통해 달성 될 수 있으며, 종종 완전한 바인더 제거를 보장하기 위해 조합을 사용합니다.
결과는 성분의 모양을 유지하지만 강도가 감소하는 다공성 금속 골격으로 구성된 "갈색 부분"입니다. 의료 응용의 경우 오염을 방지하고 생체 적합성을 보장하기 위해서는 토론 매개 변수가 중요합니다.
소결
갈색 부분은 일반적으로 금속의 용융점의 70-90%에서 제어 된 대기 용광로에서 소결됩니다. 소결 동안, 금속 입자는 함께 결합하여 다공성을 제거하고 밀도를 유발합니다.
이로 인해 치수 수축 (일반적으로 10-20%)과 전체 기계적 특성이 발생합니다. 소결 매개 변수는 의료 응용에 중요한 일관된 부품 치수 및 재료 특성을 보장하기 위해 정확하게 제어됩니다.
2 차 처리
소결 후, 구성 요소는 최종 사양을 충족시키기 위해 2 차 프로세스를 겪을 수 있습니다. 여기에는 중요한 공차, 표면 마감, 개선 된 기계적 특성을위한 열처리 및 생체 적합성을 보장하기위한 청소를 달성하기위한 의료용 CNC 가공이 포함됩니다.
의료용 CNC 가공은 정확한 짝짓기 표면, 스레드 및 기타 기능을 생성하는 데 특히 가치가 있습니다.
프로세스 제어 및 품질 보증
공정 매개 변수에 대한 엄격한 제어를 유지하는 것은 MLM을 사용하여 일관된 고품질 의료 구성 요소를 생산하는 데 필수적입니다.
온도 제어
시간 관리
완전한 바인더 제거와 왜곡없이 적절한 소결을 보장하기 위해 각 단계에서 제어 된 처리 시간
분위기 조절
산화를 방지하고 물질 순도를 보장하기 위해 소결 동안 용광로 대기의 정확한 제어
피드 스톡 특성
일관된 점도, 분말 로딩 및 균질성을위한 균일 한 유동 및 부분 밀도를 보장합니다.
엄격한 검사 프로토콜은 MLM 구성 요소가 의료 부정 수준을 충족하도록합니다.
치수 분석
중요한 치수를 확인하기 위해 측정 머신 (CMM) 검사 및 광학 측정 시스템을 좌표
미세 구조 분석
기계 테스트
청결 검증
MIM에 대한 설계 고려 사항
기하학 가이드 라인
가능한 경우 균일 한 벽 두께를 유지하십시오
곰팡이 릴리스에 적합한 초안 각도가있는 설계
스트레스 농도를 방지하기 위해 날카로운 모서리를 피하십시오
반경과 필렛을 사용하여 재료 흐름을 개선하십시오
모든 차원에서 소결 수축을 고려하십시오
뒤틀림을 방지하기 위해 균일 한 수축을위한 설계
기능 제한
최소 벽 두께 : 일반적으로 0.3-0.5mm
최대 벽 두께 : 일반적으로 5-10mm
얇은 특징의 종횡비 : 최대 10 : 1
최소 기능 크기 : 약 0.2mm
분할 금형으로 가능한 언더컷
매우 미세한 세부 사항에는 의료용 CNC 가공이 필요할 수 있습니다
통합 기회
여러 구성 요소를 단일 부품으로 결합하십시오
하나의 성형 단계에 복잡한 기능을 통합합니다
다른 구성 요소와 어셈블리 설계
촉진하는 기능을 포함합니다
필요한 경우 의료 CNC 가공
일관된 소결을위한 디자인
행동
재료 사용 및 비용 효율성을 최적화하십시오
의료 CNC 가공과 MIM의 통합
금속 주사 성형 및 의료 CNC 가공이 서로를 보완하여 우수한 의료 부품을 생산하는 방법.
금속 분사 성형 및 의료 CNC 가공은 함께 사용될 때 단독으로 달성 할 수없는 제조 솔루션을 제공하는 보완 기술입니다. MIM은 재료 효율이 높은 복잡한 넷 모양 구성 요소를 생산하는 데 탁월한 반면 의료 CNC 가공은 중요한 기능을 위해 탁월한 정밀도와 표면 마감을 제공합니다.
이 하이브리드 접근법은 두 프로세스의 강점을 활용합니다. MIM은 최소한의 재료 폐기물로 복잡한 기본 지오메트리를 생성하는 반면 의료 CNC 가공은 초석 공차 또는 특정 표면 특성이 필요한 정확한 기능을 추가합니다. 결과적으로 최적의 생산 비용으로 엄격한 성능 요구 사항을 충족하는 고품질 의료 구성 요소입니다.
의료용 CNC 가공은 특히 정밀 스레드, 짝짓기 표면 및 MIM을 통해 달성하기가 어려울 수있는 중요한 치수와 같은 기능을 만드는 데 특히 중요합니다. 이러한 공정을 결합함으로써 제조업체는 단일 제조 방법으로 불가능하거나 엄청나게 비싼 부품을 생산할 수 있습니다.
MIM과 함께 의료용 CNC 가공을 사용하는시기
중요한 공차 기능
MIM은 인상적인 공차 (일반적으로 ± 0.3%)를 달성 할 수 있지만 특정 의료 응용 프로그램에는 의료용 CNC 가공 만 제공 할 수있는 더 엄격한 치수 제어가 필요합니다.
± 0.001mm 공차가 필요한 정밀 결합 표면
중요한 차원 관계를 가진 기능적 특징
단단한 기하학적 공차가 필요한 구성 요소 (평탄성, 직선)
생산 실행의 차원 일관성이 가장 중요합니다
복잡한 기능과 기능
특정 기능은 의료 CNC 가공으로 보조 작업으로보다 경제적으로 또는 기술적으로 실현됩니다.
특정 리드 정확도 요구 사항이있는 정밀 스레드
측면 비율이 높은 마이크로 드릴 구멍
복잡한 내부 형상 및 언더컷
베어링 또는 적합과 같은 특수 기계 기능
특수한 표면 요구 사항
의료 CNC 가공은 종종 성능 또는 생체 적합성을 향상시키는 특정 표면 특성을 달성하는 데 사용됩니다.
민감한 조직과의 접촉을위한 초대형 표면 (RA <0.1μm)
조직 통합을 촉진하기위한 제어 된 표면 텍스처
진단의 광학 성분의 미러 마감
장비
절단 기기 및 블레이드를위한 정밀 가장자리 준비
설계 유연성과 사용자 정의
의료 CNC 가공은 특정 응용 프로그램에 대한 MIM 구성 요소의 사용자 정의 및 적응을 가능하게합니다.
표준 MIM 성분에 대한 환자 별 변형
생산 MIM 부품의 빠른 프로토 타이핑 변형
고가의 MIM 툴링을 수정하지 않고 디자인 반복
MIM 툴링이 비용 효율적이지 않은 곳에서 저용량 생산이 실행됩니다
통합을위한 기술적 고려 사항
제조 가능성을위한 설계
MIM 및 의료 CNC 가공의 성공적인 통합은 두 프로세스를 모두 설명하는 신중한 설계 고려 사항이 필요합니다.
의료 CNC 가공 작업을위한 충분한 재고 허용량을 갖춘 MIM 구성 요소 설계
의료 CNC 가공 중에 정확한 클램핑을 용이하게하기 위해 적절한 고정 기능을 포함시킵니다.
의료 CNC 가공이 필요한 영역에서 일관된 재료 두께로 설계
의료 CNC 가공 및 설계가 필요한 중요한 기능을 조기에 식별하십시오.
MIM 및 의료 CNC 가공 프로세스 모두에서 작동하는 데이텀 구조를 고려하십시오.
프로세스 계획 및 최적화
효과적인 통합은 제조 시퀀스의 신중한 계획이 필요합니다.
MIM 및 의료 CNC 가공 작업의 최적 시퀀싱 결정
부품 취급을 최소화하고 정밀도를 극대화하는 고정 전략 개발
의료 CNC 가공 시간을 최소화하기 위해 MIM 구성 요소에 대한 적절한 공차 설정
예측 가능한 의료 CNC 가공 결과를위한 일관된 MIM 부품을 보장하기 위해 프로세스 제어 구현
생산의 각 단계에서 품질을 확인하는 검사 계획을 개발
하이브리드 제조의 비용 편익 분석
2 차 프로세스로 의료용 CNC 가공을 추가하면 초기 생산 비용이 증가하지만 전체 시스템 이점은 종종 투자를 정당화합니다.
비용 요인
의료 CNC 가공 장비 및 툴링 투자
CNC 장비 프로그래밍 및 운영을위한 인건비
MIM 단독에 비해 추가 처리 시간
가공 작업으로 인한 잠재적 재료 폐기물
혜택 요인
MIM 툴링 복잡성 및 비용 감소
향상된 정밀 기능을 통한 부품 성능 향상
MIM 제한을 넘어 확장 된 설계 가능성
설계 변화를위한 제조 유연성이 높아집니다
더 엄격한 규제 요구 사항을 충족하는 능력
생산량 고려 사항
MIM과 의료 CNC 가공 사이의 경제적 균형은 생산량에 따라 다릅니다.
저용량 생산의 경우 MIM의 초기 툴링 비용이 높기 때문에 의료용 CNC 가공만으로는 더 경제적 일 수 있습니다. 부피가 증가함에 따라, 중요한 기능을위한 표적화 된 의료 CNC 가공을 사용한 MIM은 가공만으로도 비용 효율성이 높아집니다.
품질 관리 및 규제 준수
MIM 구성 요소가 의료용 CNC 가공 프로세스에 적용되는 것들을 포함하여 의료 기기의 엄격한 품질 및 규제 요구 사항을 충족시킵니다.
의료 구성 요소에 대한 규제 표준
의료 기기와 그 구성 요소는 환자의 안전을 보장하기 위해 엄격한 규제 감독을받습니다. 이는 MIM 및 의료 CNC 가공 공정에서 생성 된 구성 요소에 동일하게 적용됩니다.
ISO 13485
국제 표준은 의료 기기의 설계, 개발, 생산 및 유통에 관련된 조직을위한 품질 관리 시스템에 대한 요구 사항을 지정합니다. MIM 및 의료용 CNC 가공을 포함한 모든 제조 공정에 적용됩니다.
FDA 규정
미국에서 FDA는 ISO 13485와 정렬되는 품질 시스템 규제 (QSR)를 통해 의료 기기를 조절합니다. 제조업체는 MIM 및 의료 CNC 가공 운영을 포함하여 프로세스 검증을 시연해야합니다.
생체 적합성 표준
ISO 10993은 MIM 및 의료용 CNC 가공을 사용하여 제조 된 의료 기기의 생체 적합성을 평가하기위한 테스트 요구 사항을 지정합니다. 여기에는 세포 독성, 감작, 자극 및 전신 독성에 대한 테스트가 포함됩니다.
MIM 용 품질 관리 시스템
MIM 구성 요소에 대한 효과적인 품질 관리 시스템, 특히 의료 CNC 가공과 결합 할 때는 규제 요구 사항을 준수하는 동시에 두 프로세스의 고유 한 특성을 해결해야합니다.
프로세스 유효성 검사
MIM 및 의료용 CNC 가공 프로세스는 구성 요소를 회의 사양에 따라 일관되게 생성한다는 것을 입증하기 위해 프로세스 검증이 필요합니다.
모든 장비에 대한 설치 자격 (IQ)
프로세스 매개 변수를 확인하기위한 운영 자격 (OQ)
반복 생산 실행이있는 성능 자격 (PQ)
진행중인 생산에 대한 지속적인 프로세스 검증 (CPV)
추적 성 요구 사항
포괄적 인 추적 성은 의료 부품에 필수적이며 제조 공정 전반에 걸쳐 문서가 필요합니다.
원시 분말에서 완성 된 구성 요소까지의 재료 추적 성
각 프로덕션 로트에 대한 프로세스 매개 변수 문서
모든 중요한 차원 및 속성에 대한 검사 기록
의료 CNC 가공 프로세스 문서 및 검증
청결 및 오염 제어
클린 룸 요구 사항
의료 기기 구성 요소, 특히 이식 가능한 응용 분야에 사용되는 구성 요소는 종종 최종 처리 및 취급 중에 청정실 환경이 필요합니다.
클래스 8 (ISO 14644-1) 또는 최종 조립을위한 더 나은 클리닝 룸
제어 된 온도 및 습도
인원을위한 특수 가운 절차
HEPA 여과 시스템
일반 입자 수 모니터링
청소 과정
MIM 및 의료 CNC 가공 공정은 오염 물질을 제거하기 위해 특수 청소가 필요합니다.
복잡한 형상을위한 초음파 청소
고순도 헹굼 (di 또는 upw)
오일 및 그리스 제거를위한 증기 탈지
스테인레스 스틸 성분을위한 수파화
멸균 검증 (ISO 11135, ISO 11137)
오염 테스트
엄격한 테스트는 구성 요소가 청결 사양을 충족시킬 수 있도록합니다.
빛의 외향을 사용하여 입자 계산
이온 크로마토 그래피를 통한 잔류 물 분석
총 유기 탄소 (TOC) 테스트
제어 조명 하의 육안 검사
멸균 전 바이오 버든 테스트
의료용 MIM 및 CNC 가공의 미래 추세
의료 응용 프로그램에서 금속 주입 성형 및 의료용 CNC 가공의 미래를 형성하는 새로운 기술 및 혁신.
고급 재료 개발
형태 메모리 합금 및 생물 흡수성 재료를 포함하여 MIM 공정을 위해 특별히 제조 된 새로운 생체 적합성 합금. 이 고급 자료는 또한 의료용 CNC 가공 기술의 혁신을 요구하여 의료 응용 분야에서 잠재력을 완전히 실현해야합니다.
AI 및 기계 학습
인공 지능 시스템은 MIM 및 의료 CNC 가공 프로세스를 실시간으로 최적화하고 잠재적 결함을 예측하고 최적의 품질을 유지하기 위해 매개 변수를 조정합니다. 머신 러닝 알고리즘은 방대한 프로세스 데이터 세트를 분석하여 생산 효율을 지속적으로 향상시킵니다.
하이브리드 제조 시스템
단일 워크 플로에서 MIM, 3D 프린팅 및 의료 CNC 가공을 결합한 통합 생산 시스템. 이 시스템은 전례없는 설계 자유를 가능하게하면서 단일 생산 시스템에서 첨가제 제조 및 의료용 CNC 가공과 MIM을 통합하는 데 필요한 정밀 및 재료 특성을 유지할 것입니다. 이러한 하이브리드 접근 방식은 MIM이 기본 구조, 복잡한 기능을 추가하는 3D 프린팅 및 최종 CNC 가공을 제공하여 각 기술의 강점을 활용합니다.
개인화 된 의료 기기
MIM과 3D 스캐닝 및 의료 CNC 가공을 결합하여 환자 별 임플란트 및 장치를 생성합니다. 이 접근법은 환자 해부학을 완벽하게 일치시켜 정형 외과, 두개 안면 수술 및 치과 응용 분야의 결과를 개선하는 맞춤형 솔루션을 가능하게합니다.
지속 가능한 제조
MIM 및 에너지 효율적인 의료 CNC 가공 공정을위한보다 환경 친화적 인 바인더 시스템 개발. 폐 루프 재료 재활용 시스템은 폐기물을 줄이고 재생 에너지 통합은 의료 기기 제조의 탄소 발자국을 최소화 할 것입니다.

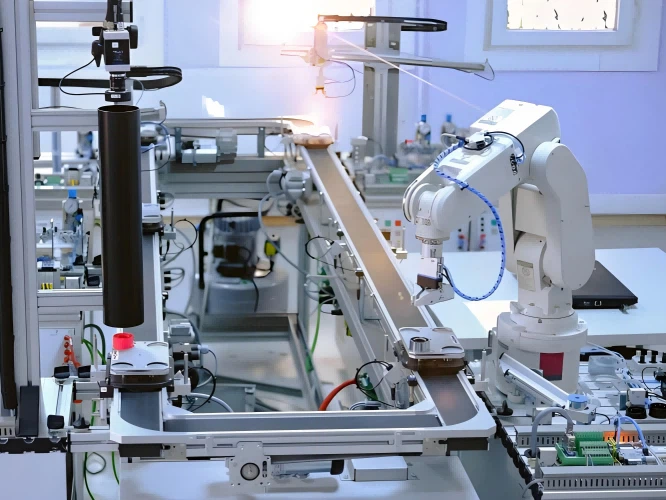

디지털 프로세스 쌍둥이
생산을 시뮬레이션하고 성능을 예측하며 물리 생산 전에 최적화를 가능하게하는 MIM 및 의료 CNC 가공 프로세스의 가상 복제본. 디지털 쌍둥이는 개발 시간을 줄이고 폐기물을 최소화하며보다 효율적인 제조 공정 스케일링을 가능하게합니다.
의료 제조의 진화하는 환경
의료 기기 기술이 계속 발전함에 따라 MIM 및 의료용 CNC 가공의 통합이 점점 더 중요한 역할을 할 것입니다. 이러한 보완 프로세스는보다 효과적이고 저렴하며 환자의 요구에 더 적합한 장치를 생산할 수 있습니다.
미래는 재료 과학, 프로세스 제어 및 디지털 제조 도구의 발전으로 인해 이러한 제조 기술을 면밀히 통합 할 것입니다. 이 진화는 한때 불가능한 것으로 간주 된 의료 기기를 가능하게하여 궁극적으로 전 세계적으로 환자의 결과를 향상시킬 것입니다.
수평선에 새로운 응용 프로그램
신경 인터페이스
정밀 의료 CNC 가공과 결합 된 고급 MIM 구성 요소는 차세대 신경 인터페이스 장치를 가능하게합니다. 이 마이크로 스케일 성분은 신경 조직과 인터페이스하는 초 미세 기능을 갖춘 복잡한 형상을 특징으로하여 신경계 장애를 치료할 수있는 새로운 가능성을 열어줍니다.
복잡한 구조를 생성하는 MIM의 기능과 의료 CNC 가공의 정밀도의 조합은 생체 적합성과 정확한 전기 특성이 모두 필요한 이러한 장치를 개발하는 데 중요합니다.
생물 활성 코팅 통합
미래의 MIM 성분은 조직 통합을 촉진하고 감염을 예방하는 생물 활성 코팅을 포함합니다. 의료 CNC 가공은 최적의 코팅 접착력 및 성능을 보장하는 정확한 표면을 준비하는 데 중요한 역할을합니다.
이 고급 표면은 마이크로 스케일에서 생물학적 시스템과 상호 작용하도록 설계되며, 정확한 표면 준비를위한 복잡한 모양 및 의료용 CNC 가공을위한 MIM의 결합 기능이 필요합니다.
자주 묻는 질문
의료용 MIM 응용 분야에서 일반적으로 사용되는 자료는 무엇입니까?
의료용 MIM은 전형적으로 스테인레스 강 (316L, 17-4 pH), 티타늄 합금 (TI-6AL-4V) 및 코발트-크로움 합금을 포함한 생체 적합 물질을 사용합니다. 이 재료는 이식 가능한 의료 기기에 필요한 탁월한 내식성, 강도 및 생체 적합성을 제공합니다.
MIM은 소규모 의료 구성 요소의 전통적인 가공과 어떻게 비교됩니까?
MIM은 더 높은 볼륨에서 타이트한 공차를 갖춘 작고 복잡한 구성 요소를 생산하는 데 탁월하며 전통적인 가공에 비해 최대 90%의 재료 절약을 제공합니다. 매우 적은 양 또는 간단한 형상의 경우 CNC 가공만으로는 비용 효율적 일 수 있지만 CNC 마감과 MIM의 조합은 종종 의료 응용 프로그램에 대한 최상의 결과를 제공합니다.
의료 MIM 및 CNC 구성 요소에는 어떤 인증이 필요합니까?
의료 기기 구성 요소에는 일반적으로 품질 관리 시스템에 대한 ISO 13485 인증이 필요합니다. 응용 프로그램에 따라 추가 인증에는 FDA 등록, CE 마킹 및 스테인리스 스틸의 ASTM F138 및 티타늄의 ASTM F1108과 같은 재료 별 인증이 포함될 수 있습니다.
의료 MIM 구성 요소의 일반적인 리드 타임은 무엇입니까?
MIM 구성 요소의 리드 시간은 복잡성과 부피에 따라 다르지만 일반적으로 초기 프로토 타입의 경우 4-8 주, 생산 실행의 경우 6-12 주입니다. 여기에는 툴링, 샘플링, 검증 및 생산이 포함됩니다. MIM을 CNC 마감과 결합하면 전체 타임 라인에 1-2 주가 추가 될 수 있습니다.
MIM 구성 요소는 얼마나 정확하고 CNC 마감이 언제 필요한가?
표준 의료 과정을 사용하여 MIM 구성 요소를 멸균 할 수 있습니까?
