포스트와 관련된 건설 및 part-bagianya 슬라이더 내 게시물, 슬라이더 , 슬라이더 , 슬라이더 및 주요 파 t 에 대 한 냉각에 대 한 기본 게시물을 참조하십시오 이전 게시물 및 우리가 사용해야 할 때 참조하십시오 슬라이더, 이 게시물은 각도 핀 또는 단지 캠 슬라이더를 사용하는 슬라이더를 사용해야 할 때, 슬라이더와 슬라이더의 두 가지 유형의 장점과 단점에 대해 논의합니다.
각 PIN
기본적으로, 슬라이더의 구조 유형은 코어 슬라이더를 끌어내는 방법에 따라 세 가지 유형으로 나누어집니다 먼저 앵글 핀을 사용하여 특정 각도에서 앵귤러 핀의 힘을 사용 하여 슬라이더 블록이 빠져 나오고, 두 번째는 캠 슬라이더, 그냥 스프링의 추력을 사용하고 슬라이더에 스토퍼, 그리고 스트로크를 계산, 캠 슬라이더는 쉽게 슬라이더 코어를 당길 수있게, 세 번째는 슬라이더를 당기는 유압 또는 공압 시스템의 사용이다 특히 세 번째 방법을위한 코어는 슬라이더를 열 때 금형과 금형을 닫을 때 개별 컨트롤을 움직이는 데 필요합니다. 아래 그림은 앵귤러 핀 방식의 슬라이더입니다.

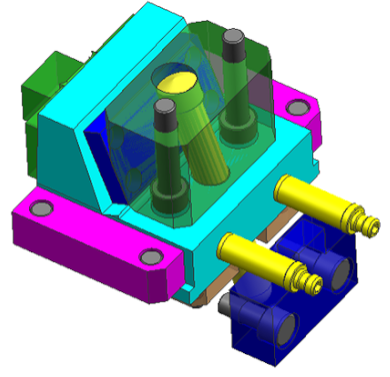

위 그림은 슬라이더의 표준 완성 구조를 보여 주며 냉각 플러그, 마개 (파란색), 잠금 블록과 슬라이더 코어 (파란색), 가이드 rel (분홍색) 등 사이의 조절 판을 포함합니다. 각도 시스템은 슬라이더 시스템에서 매우 일반적으로 사용되는 각도 때로는 둥근 핀이없고, 상자가 일반적으로 사용되는 모양, 실제로는 같은 각도로 사용됩니다. 둘 다 강도, 구조, 곰팡이 및 사용 가능한 공간을 고려하여 사용됩니다.
장점 은 앵귤러 핀 을 사용하는 것이 언더컷 길이가 짧거나 길고, 각도가 깨 졌을 때 유지하기 쉽고 앵귤러 핀을 바꿀 수있는 부품에 사용할 수 있다는 것입니다. 제조 비용이 저렴하고 긴 스트로크 슬라이더에서 중간까지 사용할 수 있으므로 각 핀 길이는 바닥 판에 닿지 않습니다.

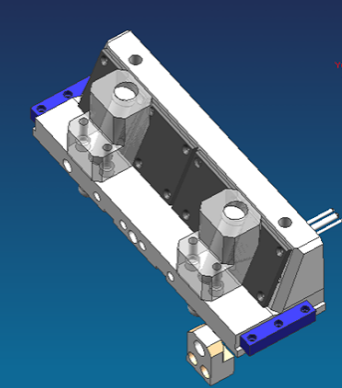

예를 들어, 대부분의 부품에 대해 언더컷 너비가 큰 경우 위 그림을 보면 충분한 직경의 슬라이더 두 핀을 사용하면 강력한 슬라이더 구조와 안전성을 얻을 수 있습니다.
캠 슬라이더
슬라이더는 앵귤러 캠 핀을 필요로하지 않지만, 캠 슬라이더는 일반적으로 사용되는 몇 가지 유형, 클램프 유형, 두 각도 유형 , 캠 유닛 유형 및 한 방향 캠이 있습니다. 왜냐하면 뇌졸중 계산을하는 데 캠을 사용하기 때문에, 왜? 그것은 슬라이더 코어가 잠금 블록에서 분리되지 않도록하고, 스프링의 강도, 진정한 핵심 슬라이더가 이동하고 스토퍼에 충돌 수 있도록하는 것입니다. 캠 슬라이더는 사소한 스트로크 (0.5mm-5mm), 작은 언더컷 및 너무 넓은 언더컷 형태로만 사용할 수 있습니다.
이점 은 캠 슬라이더가 높은 사이클 시간, 금형 제작, 공간 절약 및 쉬운 조립에 사용될 수 있다는 것입니다.
형태로 언더컷 될 수있는 제한된 형태보다 작 으면 제조 및 유지 보수가 어렵습니다.
