고객이 다음 주에 50~300개의 부품을 필요로 하고 강철 도구가 아직 두 달 남았을 때 ABIS에서 실제로 수행하는 방식입니다.

대부분의 경우 마스터는 빠른 곳에서 나옵니다.CNC 알루미늄차단하다. 때로는 고객이 이미 거의 근접한 3D-프린팅 부품을 우리에게 건네주면 우리는 이를 샌딩하고 몇 차례 이형제를 뿌리고 나면 충분하다고 말합니다. 우리는 그 주위에 간단한 합판 상자를 만들고 약간의 점토로 바닥에 마스터를 붙여서 뜨지 않도록 합니다. 이것이 바로 캐스팅 프레임입니다. 멋진 것은 없습니다.

매장에서 실리콘을 붓는 방법

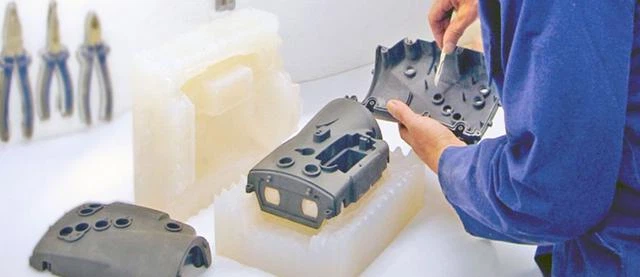

실리콘은 거의 항상 중국산 백금{0}}경화제 40 Shore A, 10:1 혼합입니다. 값싼 디지털 저울로 무게를 측정하고 3분 동안 손으로 섞은 다음 거품이 더 이상 오르지 않을 때까지(보통 90초) 진공 벨 아래에 컵을 던집니다. 공기가 빠져나갈 수 있도록 한쪽 구석에서 천천히 부어주세요. 급할 경우에는 상자 전체를 진동 테이블 위에 1분 동안 올려 놓습니다. 온도가 25도 정도 유지되는 가게 구석에서 하룻밤 큐어링합니다. 다음날 아침 우리는 커터를 가지고 전날 밤에 그린 선을 따라 블록을 잘라냅니다. 마스터를 당기고 캐비티에 릴리스를 조금 더 뿌린 다음 4개의 볼트와 2개의 볼트로 두 개의 스크랩 알루미늄 판 사이에 두 개의 반쪽을 고정합니다.다웰 핀. 완료.

실제로 얻는 부품 수

하나의 금형은 일반적으로 25~70회의 깨끗한 당김을 제공합니다. 언더컷이 없는 플랫 개스킷은 80개를 넘을 수 있습니다. 얇은 리브나 날카로운 모서리가 있는 것은 30번째 샷 부근에서 찢어지기 시작하고 새 개스킷을 만듭니다. 우리는 고객에게 미리 말합니다. 80개 이상이 필요한 경우 다시 생각해보세요.소프트 툴링.

우리가 실제로 매주 사용하는 레진은 무엇인가요?

우리는 주로 두 가지-성분을 붓습니다.폴리우레탄에스. 소프트 씰의 경우 생산 TPE와 거의 똑같은 느낌을 주는 50A를 사용합니다. 견고한 하우징의 경우 나중에 구멍을 뚫어야 할 경우에도 기계로 작동할 수 있는 80D와 같은 ABS-가 있습니다. 부품의 온도가 120도를 넘으면 느린 에폭시로 전환합니다. 냄새가 심하고 24시간 안에 경화되지만 살아남습니다.

실제 작업 사례 - 독일 변속기 씰

작년에 독일 자동차 Tier-2는 8개의 작은 언더컷이 있는 변속기 씰을 장착한 채 나타났습니다.철강 도구견적은 9주였으며 €28 000. 우리는 화요일에 고무 몰드를 만들고 수요일 아침에 처음 10개의 샘플을 부었고 같은 날 오후에 그 사람은 부품을 휴대하고 슈투트가르트로 돌아왔습니다.- 나중에 그들은 P20 도구를 기다리는 동안 3개 배치로 180개를 주문했습니다. 우리는 금형 비용으로 620달러, 부품당 6.80달러를 청구했습니다. 모두들 행복해요.

실제 사례 – 의료용 실리콘 버튼

또 다른 작업은 의료 기기용 오버몰드 실리콘 버튼 44개 배치였습니다. 삽입물은 LED가 있는 작은 PC 보드였습니다. 우리는 약간의 왁스를 사용하여 황동 실을 금형에 얼리고 그 주위에 투명한 50A 실리콘을 붓고 경화시켰으며 버튼이 딸깍 소리를 낼 준비가 되었습니다. CAD에서 완성된 샘플까지 4일이 걸렸습니다.

돈 이야기 – 여기서 실제로 드는 비용

비용은-간단합니다. 여기서 고무 주형의 가격은 크기에 따라 350~800달러입니다. 철강은 12 000 USD부터 시작합니다. 수량이 200개 미만이면 누구도 더 이상 철강에 대해 논의하지 않습니다.

우리가 모든 디자이너에게 적용하는 세 가지 규칙

벽을 0.8mm 이상으로 유지하지 않으면 고무가 찢어지고 가능한 한 0.5도의 외풍을 적용하고 모든 내부 모서리를 최소 0.2mm로 둥글게 하십시오. 그렇지 않으면 15번을 쏜 후 인생이 싫어질 것입니다. 그게 전부입니다.

이것이 바로 고무 몰드가 현실 세계에서 작동하는 방식입니다. 빠르고, 더럽고, 저렴하며 일반적으로 첫 번째 실제 테스트 또는 소량 판매에 제품을 투입하기에 충분합니다.- 주문이 마침내 수천 개로 늘어나면 마스터 패턴을 도구 상점에 넘겨주고 작별 인사를 합니다. 그때까지 실리콘은 프로젝트를 계속 진행시킵니다.
