벽 두께는 무엇입니까?

벽 두께는 부품 또는 구조의 반대쪽 두 표면 사이의 거리입니다. 제조 환경에서 일반적으로 금속 사출 성형의 경우 0.3mm부터 건축 벽의 경우 수 인치까지 다양하며 최적의 치수는 재료 특성, 구조적 요구 사항 및 생산 방법에 따라 다릅니다.

이 측정은 플라스틱이 사출 금형을 통해 흐르는 방식부터 건물 벽이 여러 층을 지탱할 수 있는지 여부에 이르기까지 모든 것에 영향을 미칩니다. 엔지니어는 벽 두께를 경쟁 요구 사항과 균형을 맞춥니다. 너무 얇으면 구조적 결함이 발생할 위험이 있고, 과도한 두께는 재료를 낭비하고 생산 비용을 증가시킵니다. 다음과 같은 현대 제조 기술금속 사출 성형구조적 무결성을 유지하면서 벽이 0.3mm만큼 얇은 복잡한 금속 부품을 가능하게 함으로써 달성 가능한 범위를 확장했습니다.

산업 전반에 걸쳐 벽 두께가 중요한 이유

벽 두께의 의미는 단순한 측정 이상의 의미를 갖습니다. 사출 성형에서는 벽 두께가 사이클 시간을 결정합니다.{1}}두꺼운 부분에는 더 긴 냉각 시간이 필요하며 이는 생산 속도와 비용에 직접적인 영향을 미칩니다. 여러 제조 소스의 연구에 따르면 벽 두께가 1mm 증가하면 냉각 시간이 30{5}40% 연장되어 대량 생산 시 연간 생산 비용이 수천 달러에 달하는 것으로 나타났습니다.

재료 효율성은 또 다른 중요한 요소를 나타냅니다. 플라스틱 인클로저의 벽 두께를 3mm에서 2mm로 줄이면 재료 사용량이 33% 줄어들어 수백만 개를 생산할 때 상당한 비용 절감 효과를 얻을 수 있습니다. 그러나 이러한 감소는 구조적 요구 사항 및 결함 위험과 균형을 이루어야 합니다.

건설업계는 다양한 고려사항에 직면해 있습니다. 주거용 건물의 내력벽-은 일반적으로 내부 칸막이의 경우 10-12cm(4~5인치)이고 외부 벽의 경우 20~25cm(8~10인치)입니다. 이러한 치수는 건물 규정을 충족하면서 단열재, 구조적 지지 및 유틸리티를 수용합니다. 추운 기후에서는 추가 단열층을 수용하기 위해 외벽이 30~40cm(12~16인치)까지 확장될 수 있으며, 이는 에너지 효율성과 장기 운영 비용에 직접적인 영향을 미칩니다.

사출 성형의 벽 두께

사출 성형은 벽 두께 최적화를 위한 가장 까다로운 응용 분야 중 하나입니다. 이 공정에는 결함을 방지하기 위해 균일하게 흐르고, 완전히 채워지고, 균일하게 냉각되어야 하는 금형 캐비티에 용융된 재료를 주입하는 과정이 포함됩니다.

표준 사출 성형 부품은 일반적으로 1.5mm에서 4.5mm 사이의 벽을 가지고 있지만 이 범위는 재료에 따라 크게 다릅니다. 폴리프로필렌은 0.635mm까지 얇게 성형할 수 있는 반면, 폴리카보네이트는 일반적으로 1.016-3.810mm가 필요합니다. 이는 임의의 숫자가 아닙니다. 이는 용융된 폴리머의 흐름 특성과 냉각 중 열 전달의 물리학을 반영합니다.

균일한 벽 두께는 품질 결과에 매우 중요합니다. 부품의 한 섹션이 인접한 영역보다 벽이 상당히 두꺼운 경우 냉각 속도의 차이로 인해 내부 응력이 발생합니다. 두꺼운 부분은 더 천천히 냉각되어 얇은 부분이 굳은 후에도 계속 수축됩니다. 이러한 불일치는 뒤틀림, 싱크 마크 또는 내부 공백으로 나타납니다. 업계 지침에서는 이러한 문제를 최소화하기 위해 벽 두께 변화를 인접 섹션의 40~60% 이내로 유지할 것을 권장합니다.

두께와 생산 효율성 사이의 관계는 간단합니다. 벽이 얇아지면 더 빨리 냉각되어 사이클 시간이 단축됩니다. 대량 생산의 경우-벽 두께를 3mm에서 2.5mm로 줄이면 사이클당 10-15초만 절약할 수 있지만, 연간 100,000개의 부품을 처리하는 경우 이는 상당한 기계 시간 절약을 의미합니다. 그러나 벽이 재료-별 최소값보다 얇으면 재료가 모든 금형 캐비티에 도달하기 전에 응고되는 미성형, 즉 불완전 충전이 발생할 위험이 있습니다.

게이트 위치와 재료 흐름 패턴은 두께 결정을 복잡하게 만듭니다. 모범 사례는 부품의 가장 두꺼운 부분에 게이팅을 적용하여 재료가 두꺼운 부분에서 얇은 부분으로 흐르도록 하는 것입니다. 이러한 배열은 추가 재료가 수축을 보상할 때 보압 단계 동안 흐름 경로를 열어 둡니다. 얇은 부분을 통과하여 더 두꺼운 영역에 도달함으로써 이 논리를 뒤집으면 종종 조기 응고 및 언더필 부품이 발생합니다.

금속 사출 성형 벽 두께 고려 사항

금속 사출 성형은 플라스틱 사출 성형 원리를 금속 분말 공급원료에 적용하여 고유한 벽 두께 제약 조건을 만듭니다. MIM은 최소 벽 두께 0.3mm(0.012인치)를 효과적으로 유지하면서 최대 두께는 8mm(0.30인치)까지 수용하지만 최적의 결과는 일반적으로 1mm~6mm 사이에서 발생합니다.

MIM 공정은 균일한 벽 두께의 중요성을 더욱 강화합니다. 성형 후 부품은 폴리머 바인더를 제거하기 위해 탈지 과정을 거친 후 고온에서 소결하면 15-20% 수축이 발생합니다. 벽 두께가 균일하지 않으면 수축률이 달라져 부품을 사용할 수 없게 되는 왜곡이 발생합니다. 인접한 영역보다 두 배 두꺼운 섹션은 더 많이 수축되어 전체 구성 요소를 잡아당기고 뒤틀립니다.

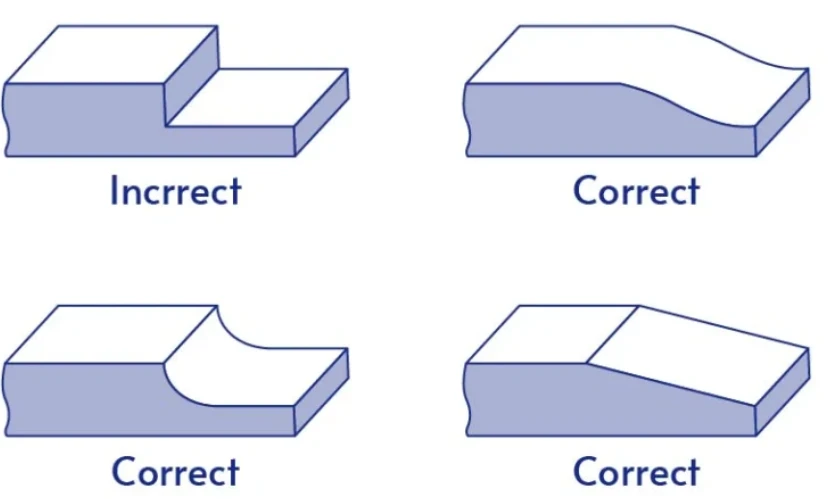

MIM의 설계 지침은 부품 전체에서 일관된 두께를 유지하는 것을 강조합니다. 두께 전환이 필요한 경우 점진적인 테이퍼는 응력 집중 지점을 방지합니다. 벽 두께의 급격한 변화로 인해 성형 중 흐름이 불규칙해지고 소결 중 예측할 수 없는 수축이 발생합니다. 엔지니어는 일반적으로 소결 지지대를 위해 평평한 표면으로 부품을 설계하고 지지 구조를 복잡하게 만드는 돌출된 형상을 피합니다.

MIM의 재료 흐름 특성은 금속 분말 함량으로 인해 플라스틱 사출 성형과 다릅니다. 섹션이 두꺼울수록 더 높은 사출 압력과 더 긴 충전 시간이 필요하므로 분말-바인더 분리 위험이 높아집니다. 이러한 분리는 최종 기계적 특성에 영향을 미치는 밀도 변화를 생성합니다. 적절한 벽 두께로 설계된 부품은-일반적으로 모든 단면을 1.5mm에서 4mm 사이로 유지-하여 보다 일관된 밀도 분포와 더 나은 기계적 성능을 달성합니다.

3D 프린팅의 벽 두께

적층 가공에서는 벽 두께에 대해 다양한 고려 사항이 도입됩니다. 레이어-별- 구성 프로세스와 다양한 재료 옵션은 최적의 두께가 인쇄 기술, 재료 선택 및 부품 적용에 따라 달라지는 복잡한 환경을 만듭니다.

가장 일반적인 3D 프린팅 방법인 FDM(Fused Deposition Modeling)은 일반적으로 벽 두께를 노즐 직경의 배수로 권장합니다. 표준 0.4mm 노즐의 경우 최소 벽 두께는 최소 0.8mm(노즐 폭 2개) 이상이어야 하며, 1.2mm(노즐 폭 3개)는 더 나은 구조적 무결성을 제공합니다. PLA 소재는 일반적으로 1.5mm 벽 두께에서 잘 작동하는 반면, TPU와 같은 유연한 소재는 형태를 유지하려면 최소 약 2.0mm 두께가 필요합니다.

SLA(광조형술)는 레진- 기반 프로세스와 높은 해상도 덕분에 FDM보다 벽이 더 얇습니다. SLA 프린터는 0.6mm만큼 얇은 벽을 지속적으로 생산할 수 있지만 1.0~1.5mm는 더 나은 신뢰성을 제공합니다. 최신 SLA 시스템의 유연한 수지 탱크는 인쇄 중 박리력을 줄여 구조적 무결성을 손상시키지 않으면서 더 얇은 형상을 가능하게 합니다.

3D 프린팅의 벽 두께는 여러 성능 특성에 직접적인 영향을 미칩니다. 벽이 얇을수록 재료 사용량과 프린팅 시간이 줄어들지만 기능성 부품에 대한 강도가 부족할 수 있습니다. 기계적 하중-을 요구하는 응용 분야에는 일반적으로 2-3mm 벽이 도움이 되는 반면, 장식 또는 프로토타입 응용 분야에서는 더 얇은 벽을 사용할 수 있습니다. 인쇄 중 벽의 방향도 중요합니다. 일반적으로 수직 벽은 레이어 접착 패턴으로 인해 수평 벽보다 더 강하게 인쇄됩니다.

지지 구조는 벽 두께 계획에 또 다른 차원을 추가합니다. 얇고 지지되지 않는 벽은 특히 돌출된 형상에서 뒤틀리거나 무너지기 쉽습니다. 서포트 재료를 추가하면 후처리 작업이 늘어나고 표면 자국이 남을 수 있습니다.- 지지 요구 사항을 최소화하면서 적절한 벽 두께를 통합하는 전략적 설계는 종종 우수한 결과를 낳습니다.

최적의 벽 두께를 위한 설계 지침

최적의 벽 두께를 달성하려면 재료 특성, 구조적 요구 사항 및 제조 제약 조건을 체계적으로 고려해야 합니다. 다음 프레임워크는 엔지니어가 정보에 입각한 결정을 내리는 데 도움이 됩니다.

재료 특성은 기본 매개변수를 설정합니다. 각 재료는 이상적인 벽 두께에 영향을 미치는 특징적인 흐름 거동, 열 전도성 및 기계적 강도를 가지고 있습니다. 나일론과 같은 결정성 플라스틱은 ABS와 같은 비정질 플라스틱보다 더 많이 수축하므로 이를 보완하기 위해 두께 조정이 필요합니다. 흐름 특성이 좋지 않은 재료는 완전한 금형 충진을 보장하기 위해 더 두꺼운 벽이 필요하지만, 유동성이 높은 재료는 더 얇은 벽을 안정적으로 달성할 수 있습니다.

구조 분석은 두께 사양보다 먼저 이루어져야 합니다. 유한 요소 분석(FEA)은 응력 집중 지점과 하중-지탱 요구 사항을 식별하는 데 도움이 됩니다. 부품 전체에 균일한 두께를 적용하는 대신 엔지니어는 전략적으로 두께를 다양하게 변경하여-응력이 높은 영역에서는 더 큰 두께를 사용하고- 다른 곳에서는 두께를 최소화할 수 있습니다. 이러한 목표 접근 방식은 구조적 성능을 저하시키지 않으면서 재료 사용을 최적화합니다.

구배 각도는 벽 두께와 함께 작동합니다. 사출 성형 및 주조 부품은 금형에서 깔끔하게 배출되기 위해 드래프트-일반적으로 0.5-2도가 필요합니다. 양쪽에 1도 구배가 있는 2.0mm 두께로 지정된 벽은 바닥에서 2.0mm로 측정되지만 상단에서 더 얇은 치수로 테이퍼됩니다. 설계자는 최소 두께를 계산할 때 이러한 변화를 고려해야 합니다.

리브와 거싯은 보강을 위해 두꺼운 벽에 대한 대안을 제공합니다. 강성을 높이기 위해 전체 벽 두께를 늘리는 대신 전략적 위치에 리브를 추가하면 더 적은 재료로 구조적 지지를 제공할 수 있습니다. 표준 관행에서는 리브 두께를 공칭 벽 두께의 50-60%로 권장하며 높이는 벽 두께의 3배를 넘지 않아야 합니다. 이 구성은 싱크 마크가 발생하기 쉬운 두꺼운 부분을 만들지 않고도 강도를 제공합니다.

코너 반경은 벽 두께 성능에 큰 영향을 미칩니다. 날카로운 내부 모서리는 균열이나 파손을 일으킬 수 있는 응력 집중 지점을 만듭니다. 권장 사례에서는 내부 반경을 벽 두께의 0.5배, 외부 반경을 벽 두께의 1.5배로 설정합니다. 이러한 둥근 모서리는 응력을 보다 균일하게 분산시키고 제조 중 재료 흐름을 개선합니다.

건축 응용 분야의 벽 두께

건물 건설은 뚜렷한 구조적 및 환경적 요구 사항을 반영하여 제조 방식과 크게 다른 벽 두께를 사용합니다. 내부 비{1}}내력-목재 칸막이벽-주거용 건물 프레임은 일반적으로 총 두께가 4.5인치(114mm)입니다.{6}}각 측면에 0.5인치 건식벽이 있는 3.5인치(2×4) 스터드로 구성됩니다.

내력-벽은 구조적 하중을 지탱하기 위해 더 큰 두께가 필요합니다. 목재-프레임 하중-내력벽은 종종 2×6 스터드(5.5인치)를 사용하여 마감재를 포함하여 총 두께가 6-8인치가 됩니다. 콘크리트 또는 석조 하중- 내력벽의 범위는 건물 높이와 적용 하중에 따라 6~12인치입니다. 다층 구조에서는 상층의 누적된 무게를 지탱하기 위해 하층에 더 두꺼운 벽이 필요합니다.

외벽은 구조적 지지, 단열, 수분 장벽, 미적 마감 등 다양한 기능의 균형을 유지합니다. 북미에서 외벽의 두께는 일반적으로 8{3}}10인치이며 구조 프레임, 단열재, 덮개 및 외부 클래딩을 수용합니다. 기후는 이러한 차원에 큰 영향을 미칩니다.-패시브 하우스와 추운 지역의 에너지 효율적인 설계는 고성능 단열 시스템을 수용하기 위해 12~16인치 두께의 벽을 사용할 수 있습니다.

건축 법규는 지진 활동, 풍하중 및 내화 표준을 포함한 지역적 요인을 기반으로 최소 벽 두께 요구 사항을 설정합니다. 예를 들어, 석조 굴뚝 벽은 단단하거나 그라우팅된 중공 석조 유닛으로 건설할 때 최소 4인치 공칭 두께가 필요합니다. 기초 벽은 지지하는 벽의 두께와 같거나 그 이상이어야 하며 규정 요구 사항은 토양 상태와 지하실 깊이에 따라 다릅니다.

벽의 열 성능은 두께와 단열재 유형에 따라 크게 달라집니다. 2×4 벽 공간은 약 3.5인치의 단열재를 보유하며 일반적으로 R-13 ~ R-15 열 저항을 달성합니다. 2×6 프레임으로 업그레이드하면 캐비티 깊이가 5.5인치로 늘어나 R-19~R-21 단열재를 수용할 수 있습니다. 극한 기후에서 이중 스터드 벽 또는 외부 연속 단열 시스템은 전체 벽 두께 증가를 통해 R-40 이상의 값을 달성합니다.

일반적인 벽 두께 결함 및 솔루션

부적절한 벽 두께와 관련된 제조 결함은 예측 가능한 패턴을 따르며, 각 패턴에는 특정한 원인과 해결 방법이 있습니다. 이러한 실패 모드를 이해하면 설계자는 생산이 시작되기 전에 문제를 피할 수 있습니다.

싱크 마크는 성형 부품 표면의 함몰로 나타나며 일반적으로 두꺼운 부분이나 리브 위에 발생합니다. 냉각 중에는 표면의 물질이 먼저 응고되고 내부 물질은 녹은 상태로 유지됩니다. 코어가 계속해서 냉각되고 수축됨에 따라 표면 물질을 안쪽으로 끌어당겨 눈에 보이는 움푹 들어간 부분을 만듭니다. 해결책에는 벽 두께를 줄이고, 냉각 시간을 최적화하거나, 두꺼운 부분을 더 얇은 벽을 가진 빈 형상으로 재설계하는 것이 포함됩니다.

뒤틀림은 부품 전체의 수축률 차이로 인해 발생합니다. 두께 변화로 인해 단면이 다른 속도로 냉각되면 내부 응력이 발생합니다. 금형에서 취출할 때 이러한 응력으로 인해 부품이 비틀리거나 구부러집니다. 권장 비율(최대 변동률 40~60%) 내에서 균일한 벽 두께를 유지하면 대부분의 뒤틀림 문제를 방지할 수 있습니다. 두께 전환이 필요한 부품의 경우 장거리에 걸쳐 점진적인 변경을 수행하면 응력 집중이 최소화됩니다.

미성형은 용융된 재료가 응고되기 전에 금형 캐비티를 완전히 채우지 못할 때 발생합니다. 이 결함은 일반적으로 흐름 길이에 비해 벽이 너무 얇거나 흐름 경로가 두꺼운 영역에 도달하기 전에 얇은 부분을 통과하는 경우 발생합니다. 문제가 있는 부분의 벽 두께를 늘리거나 게이트의 위치를 ​​변경하여 두꺼운 부분에서 얇은 부분으로 흐르게 하면 일반적으로 미성형 문제가 해결됩니다.

냉각 중에 두꺼운 부분이 수축하면 내부에 공극과 진공 기포가 형성됩니다. 표면이 굳어 외부 공기가 부피 감소를 보상하는 것을 방지하여 내부 진공 포켓이나 기포가 생성됩니다. 이러한 결함은 구조적 무결성을 손상시키며 외부에서 눈에 띄지 않을 수 있습니다. 벽 두께를 줄이거나 냉각 시간을 연장하거나 팩 압력을 높이면 보이드 형성을 방지하는 데 도움이 됩니다.

캐비티 충전 중에 두 유동 선단이 만나는 곳에 약한 니트 라인이 나타납니다. 벽 두께가-균일하지 않은 부품에서는 유동 선단이 서로 다른 속도로 진행되어 예측할 수 없는 위치에서 만납니다. 유동 선단 사이의 경계면은 일반적으로 강도가 감소합니다. 균일한 벽 두께는 균형 잡힌 충진과 예측 가능한 니트 라인 위치를 촉진하여 설계자가 중요하지 않은 영역에 이러한 약점을 배치할 수 있게 해줍니다.-

치수 부정확성은 흔히 벽 두께가 일정하지 않기 때문에 발생합니다. 두꺼운 부분이 얇은 부분보다 더 많이 수축되어 전체적인 치수 왜곡이 발생합니다. 엄격한 공차가 필요한 정밀 부품은 일정한 벽 두께를 유지해야 하며 재료-별 보상 계수가 필요할 수 있습니다. 예를 들어, 1.5~3% 수축하는 결정질 소재는 0.4~0.8% 수축하는 비정질 소재와 다른 금형 치수가 필요합니다.

비용 절감을 위한 벽 두께 최적화

전략적 벽 두께 최적화는 품질이나 성능 저하 없이 제품 수명 주기 전반에 걸쳐 상당한 비용 절감 효과를 제공합니다. 이 접근 방식에서는 가장 경제적인 솔루션을 식별하기 위해 여러 요소의 균형을 맞춰야 합니다.

재료 비용은 벽 두께에 따라 직접적으로 증가합니다. 적당히 복잡한 부품의 평균 벽 두께를 0.5mm 줄이면 재료 사용량을 15-20% 줄일 수 있습니다. 연간 100,000개 생산량의 경우 겉보기에 작은 변화로 수지 비용에 따라 원자재 비용을 $10,000-$30,000 절약할 수 있습니다. 그러나 설계자는 더 얇은 벽이 여전히 구조적 요구 사항을 충족하고 거부율이 증가하지 않는지 확인해야 합니다.

최적화된 벽 두께를 통한 사이클 시간 단축은 재료 절감보다 생산 능력과 비용에 더 큰 영향을 미칩니다. 사출 성형 사이클 시간은 충전 시간, 보압 시간, 냉각 시간, 배출 시간으로 구성되며-냉각이 전체를 지배합니다. 냉각 시간은 벽 두께의 제곱에 따라 증가합니다. 즉, 3mm 벽에는 2mm 벽의 냉각 시간이 약 2배 필요합니다. 더 빠른 주기는 추가 자본 장비 투자 없이 처리량을 증가시킵니다.

벽 두께와 사이클 시간 간의 관계로 인해 최적화 문제가 발생합니다. 두께를 3mm에서 1.5mm로 줄이면 냉각 시간이 절반으로 줄어들 수 있지만, 벽이 얇아 결함률이 1%에서 5%로 증가하면 순 효과는 더욱 악화됩니다. 최적의 두께는 품질과 사이클 시간의 균형을 맞추며 종종 극단이 아닌 재료 최소 사양과 최대 사양 사이에 도달합니다.

툴링 비용은 벽 두께와 복잡한 관계를 나타냅니다. 벽이 얇을수록 충전 중 조기 응고를 방지하기 위해 더욱 정교한 금형 냉각 시스템이 필요할 수 있습니다. 반대로 매우 두꺼운 벽에는 열 추출을 효율적으로 관리하기 위해 광범위한 냉각 채널이 필요합니다. 적당한 벽 두께(대부분의 플라스틱의 경우 2~3mm)는 일반적으로 표준 금형 냉각 설계에 적합하여 툴링 복잡성과 비용을 최소화합니다.

조립 및 보조 작업은 총 비용 계산에 포함됩니다. 스레드 인서트, 클립 또는 스냅핏을 통합하기 위해 적절한 벽 두께로 설계된 부품은 2차 고정 작업을 제거합니다. 이로 인해 부품의 벽 두께가 약간 증가할 수 있지만 조립 단계를 제거하면 순 비용이 절감되는 경우가 많습니다. 핵심은 부분-부분의 경제성에만 집중하기보다는 시스템-수준 비용을 최적화하는 것입니다.

수명주기 동안 제품 내구성은 총 소유 비용에 영향을 미칩니다. 조기 고장으로 이어지는 벽 두께 부족으로 인해 초기 제조 비용 절감액을 훨씬 초과하는 보증 비용, 평판 손상 및 교체 비용이 발생합니다. 신뢰성 테스트 및 고장 모드 분석은 과도한 엔지니어링 없이 적절한 서비스 수명을 보장하기 위해 벽 두께 결정을 알려야 합니다.{2}}

벽 두께 테스트 및 품질 관리

설계 및 생산 중 벽 두께를 검증하면 비용이 많이 드는 결함을 방지하고 부품이 사양을 충족하는지 확인할 수 있습니다. 다양한 테스트 방법이 존재하며 각각은 다양한 응용 분야 및 생산 단계에 적합합니다.

초음파 두께 측정은-불투명 재료의 벽 두께를 비파괴적으로 평가합니다. 변환기는 재료를 통해 초음파 펄스를 보냅니다. 신호를 보내고 받는 사이의 시간 지연은 두께를 나타냅니다. 이 방법은 일반적으로 ±0.01mm 이내의 정확도로 금속, 플라스틱 및 복합재에 적용됩니다. 초음파 테스트는 특히 생산 단위를 파괴하지 않고 사출 성형 부품의 품질 관리에 도움이 됩니다.

단면 분석은-확실한 벽 두께 검증을 제공하지만 파괴 테스트가 필요합니다. 부품을 절단하고 장착하고 광택 처리하여 내부 구조를 드러냅니다. 현미경 검사를 통해 실제 벽 두께를 기록하고, 공극이나 함유물을 식별하고, 재료 흐름 패턴을 드러냅니다. 이 방법은 일반적으로 일상적인 품질 관리보다는 초기 생산 실행을 검증하거나 실패의 근본 원인을 조사합니다.

컴퓨터 단층촬영(CT) 스캔은{0}}파괴 없이 내부 부품 구조의 3차원 영상을 제공합니다. 산업용 CT 스캐너는 복잡한 부품 전체의 벽 두께 변화를 측정하는 데 충분한 해상도를 달성합니다. CT 스캐닝은 다른 방법에 비해 비용이 많이 들지만 복잡한 형상을 검증하거나 중요한 응용 분야에서 측정하기 어려운-내부 특징을 조사하는 데 유용합니다.-

3차원 측정기(CMM)는 외부 치수를 매우 정밀하게 확인하지만 부품에 접근 가능한 내부 표면이 없으면 내부 벽 두께를 직접 측정할 수 없습니다. CMM은 전체 부품 치수를 확인하고 벽 두께 변화로 인해 치수 왜곡이 발생하지 않도록 함으로써 다른 측정 방법을 보완합니다.

제조 중{0}}공정 모니터링을 통해 결함을 조기에 감지할 수 있습니다. 캐비티 압력 센서가 장착된 사출 성형 기계는 벽 두께 문제와 관련된 불완전 충전 또는 과도한 패킹-을 나타내는 비정상적인 압력 패턴을 감지합니다. 실시간- 모니터링을 통해 상당한 양의 결함 부품이 쌓이기 전에 즉각적인 수정 조치를 취할 수 있습니다.

통계적 공정 관리 차트는 시간 경과에 따른 벽 두께 측정을 추적하여 부품이 사양을 벗어나기 전에 추세를 식별합니다. 정기적인 샘플링 및 측정을 통해 기준선 변동을 설정하여 조사가 필요한 특수 원인 이벤트와 정상적인 프로세스 변동을 구별합니다. 이러한 사전 예방적 접근 방식은 결함 확대를 방지하고 전반적인 프로세스 능력을 향상시킵니다.

재료-특정 벽 두께 고려사항

다양한 재료는 달성 가능한 최적의 벽 두께에 고유한 제약을 가합니다. 이러한 재료별-요구사항을 이해하면 적절한 설계 결정을 내릴 수 있습니다.

사출 성형용 열가소성 수지 각각은 최소 벽 두께에 영향을 미치는 특징적인 흐름 동작을 가지고 있습니다. 아크릴로니트릴 부타디엔 스티렌(ABS)은 쉽게 흐르기 때문에 벽을 1.14mm만큼 얇게 만들 수 있습니다. 폴리카보네이트는 뛰어난 내충격성에도 불구하고 용융 점도가 높기 때문에 최소 1.016mm의 벽이 필요합니다. 나일론 6/6은 흐름이 좋고-최소 0.76mm 정도의 얇은 벽 부품에 적합하지만 흡습성 특성이 있어 가공 중에 세심한 수분 관리가 필요합니다.

유리- 충전 플라스틱은 충전되지 않은 변형보다 더 두꺼운 벽이 필요합니다. 유리 섬유는 강도와 강성을 향상시키지만 용융 점도를 높이고 더욱 거친 흐름 조건을 만듭니다. 유리 섬유 함량이 30%인 PA66(PA66 GF30)과 같은 재료에는 일반적으로 충전되지 않은 PA66의 벽이 0.76mm인 데 비해 최소 1.0mm의 벽이 필요합니다. 또한 유리 함량은 금형 마모를 가속화하여 장기적인 생산 비용에 영향을 미칩니다.{10}}

엘라스토머 재료는 다양한 과제를 제시합니다. 열가소성 엘라스토머(TPE)와 열가소성 폴리우레탄(TPU)은 금형에서 취출하는 동안 치수 안정성을 유지하기 위해 더 두꺼운 벽-일반적으로 최소 2.0-3.0mm-가 필요합니다. 이들의 유연성은 최종 용도에서는 바람직하지만 벽이 얇은 공동에서 탈형하는 것을 복잡하게 만듭니다.

금속 사출 성형의 금속 합금은 벽 두께 설계에 영향을 미치는 재료{0}}특정 수축률을 나타냅니다. 스테인리스강 316L은 소결 중에 약 16-18% 수축하는 반면, 17-4 PH 스테인리스강은 15-17% 수축합니다. 티타늄 합금은 최대 20%까지 수축할 수 있습니다. 이러한 상당한 수축률은 금형 설계 시 신중한 보상이 필요하며 절대적인 측면에서 두꺼운 부분이 얇은 부분보다 더 많이 수축됩니다.

다이캐스팅용 알루미늄은 강철보다 얇은 벽을 더 쉽게 만들 수 있으며 작은 부품의 경우 최소 벽 두께는 약 1.5{2}}2.0mm입니다. 철 합금에 비해 알루미늄의 융점이 낮고 유동성이 우수하여 단면이 더 얇아집니다.- 그러나 알루미늄은 강철에 비해 강도가 낮기 때문에 동일한 하중 지지 용량을 달성하려면 더 두꺼운 벽이 필요할 수 있습니다.

고급 응용 분야용 세라믹 소재에는 엄격한 두께 제한이 적용됩니다. 전자 또는 마모 응용 분야에 사용되는 기술 세라믹에는 0.5-3.0mm 사이의 벽이 필요한 경우가 많습니다. 두꺼운 부분은 표면과 코어 재료 사이의 수축 차이로 인해 소결 중에 균열이 발생할 위험이 있습니다. 세라믹 부품 전반에 걸쳐 균일한 두께를 달성하는 것은 무결함 생산을 위해 매우 중요합니다.

자주 묻는 질문

사출 성형에 이상적인 벽 두께는 얼마입니까?

사출 성형에 이상적인 벽 두께는 재료에 따라 일반적으로 1.5mm에서 4.5mm 사이입니다. 폴리프로필렌은 0.635mm까지 얇게 작업할 수 있는 반면, 폴리카보네이트와 같은 재료는 일반적으로 1.0-3.8mm가 필요합니다. 최적의 두께는 특정 응용 분야에 대한 재료 사용량, 사이클 시간 및 부품 강도의 균형을 유지합니다.

벽 두께는 제조 비용에 어떤 영향을 미치나요?

벽 두께는 여러 채널을 통해 비용에 영향을 미칩니다. 벽이 두꺼울수록 더 많은 재료가 필요하고 냉각 시간이 길어져 주기 기간이 늘어납니다. 벽 두께가 1mm 증가하면 냉각 시간이 30~40% 연장되어 생산 능력에 직접적인 영향을 미칠 수 있습니다. 반대로, 벽이 너무 얇으면 결함률이 높아져 자재 절감에도 불구하고 전체 비용이 증가할 수 있습니다.

균일한 벽 두께가 중요한 이유는 무엇입니까?

균일한 벽 두께는 제조 중에 균일한 냉각 및 수축을 보장합니다. 단면의 두께가 상당히 다른 경우 차등 냉각으로 인해 뒤틀림, 싱크 마크 또는 치수 부정확성을 나타내는 내부 응력이 생성됩니다. 업계 지침에서는 이러한 결함을 방지하기 위해 인접한 벽 사이의 두께 차이를 40-60% 이내로 유지할 것을 권장합니다.

금속 사출 성형의 최소 벽 두께는 얼마입니까?

금속 사출 성형은 0.3mm(0.012인치)의 최소 벽 두께를 달성할 수 있지만 1.0{5}}6.0mm가 최적 범위를 나타냅니다. 벽이 1mm 미만인 부품은 성형 중 분말 결합제 분리와 소결 중 발생하는 15~20% 치수 변화 중 수축 차이에 세심한 주의가 필요합니다.

최종 고려 사항

벽 두께는 다양한 응용 분야의 제조 가능성, 성능 및 경제성에 영향을 미치는 기본 매개변수를 나타냅니다. 최적의 솔루션은 단순한 경험 법칙에서 나오는 경우가 거의 없습니다.{1}}그 대신 엔지니어는 재료 특성, 구조적 요구 사항, 생산 방법 및 각 응용 분야별 비용 제약 조건의 균형을 맞춰야 합니다.

성공적인 벽 두께 최적화는 나중에 생각하는 것이 아니라 개념 설계 중에 시작됩니다. 제품 설계자와 제조 엔지니어 간의 조기 협업을 통해 개발 후반에 비용이 많이 드는 재설계를 방지할 수 있습니다. 제조 원리에 대한 설계, 유한 요소 분석 및 프로토타입 테스트는 생산 툴링을 시작하기 전에 두께 선택을 검증합니다.

제조 기술이 발전함에 따라 달성 가능한 벽 두께도 계속해서 발전하고 있습니다. 이제 금속 사출 성형은 한때 플라스틱 사출 성형으로 제한되었던 벽 두께를 가진 복잡한 금속 부품을 생산합니다. 적층 제조를 통해 토폴로지 최적화를 통해 부하 경로에 최적화된 벽 두께가 지속적으로 변화하는 유기 구조를 생성할 수 있습니다. 이러한 새로운 기능은 벽 두께 성능을 제어하는 ​​원리에 대한 더 깊은 이해를 요구하는 동시에 설계 자유도를 확장합니다.

시뮬레이션 도구, 실시간 공정 모니터링, 고급 재료 과학의 융합으로 점점 더 정교한 벽 두께 최적화가 가능해졌습니다. 이제 엔지니어는 더욱 정확하게 부품 동작을 예측하고, 가상으로 설계를 검증하고, 제조 매개변수를 동적으로 조정하여 품질을 유지할 수 있습니다. 이러한 진화는 벽 두께를 단순한 치수에서 경쟁력 있는 비용으로 우수한 제품을 달성할 수 있는 강력한 설계 변수로 변환합니다.
