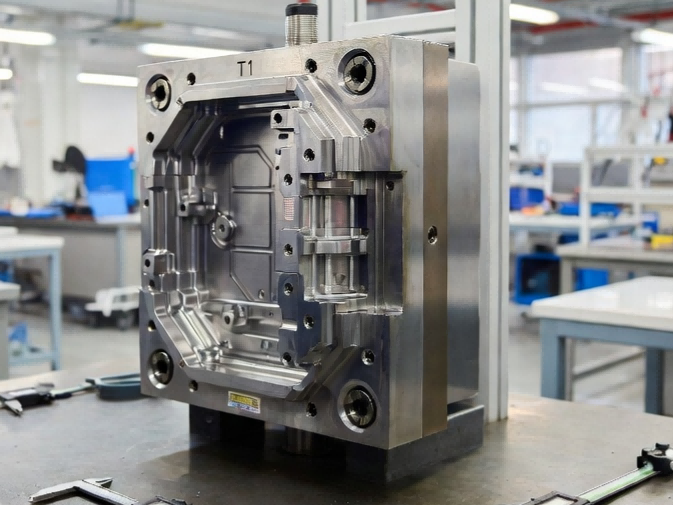

귀하의 T1 샘플이 치수 검사를 통과했습니다. 엔지니어링이 승인했습니다. 생산 3주가 지나면 거부율이 8%까지 올라가는데 그 이유를 아무도 알 수 없습니다.
우리는 올해에만 정확히 이 문제로 인해 4번의 금형 이전을 받았습니다.
모든 경우의 근본 원인은 동일했습니다. 즉, 금형이 열 평형에 도달하기 전에 T1 승인이 발생했습니다. 30분 안정화 기간 동안 샷 무게가 추적되지 않았습니다. 엔지니어링이 승인한 샘플은 금형이 실제로 정상 상태에서 생산하는 것을 나타내지 않습니다.
수정은 복잡하지 않지만 대부분의 시험 보고서에 포함되지 않는 특정 데이터 포인트가 필요합니다. 그리고 대부분의 조달 팀은 이를 요청하는 방법을 모릅니다.
안정적인 금형과 반복되는 문제를 구분하는 데이터 포인트
도면 공차에 대한 치수 보고서를 통해 부품이 배치된 위치를 알 수 있습니다. 내일 다시 그곳에 도착할지 여부는 알려주지 않습니다.
누락된 변수는 열 순환에 따른 샷 무게 안정성입니다. 평형을 이루지 못한 금형은 처음 20개 샷에서 올바르게 측정된 부품을 생산한 다음 강철 온도가 상승함에 따라 표류합니다. John Bozzelli는 이 현상을 광범위하게 기록했지만 그가 강조하지 않은 점은 심각도가 전적으로 금형 구성에 달려 있다는 것입니다. 기존 냉각 방식을 사용하는 단일-캐비티 도구는 의미 있는 드리프트를 거의 나타내지 않습니다. 실패 모드는 다음에 집중됩니다.핫 러너 다중-캐비티 금형, 특히 순차 밸브 게이팅이 있는 8개 이상의 캐비티. 우리는16캐비티 의료용 커넥터작년에 이전 공급업체의 T1 샘플이 모든 치수 검사를 통과한 프로젝트입니다. 생산 Cpk는 첫 주 내에 1.0 아래로 떨어졌습니다. 데이터를 가져왔을 때 열 순환 전반에 걸쳐 샷 중량 변동이 1.2%를 초과했습니다. 공동 9-16의 냉각 회로 크기가 작았습니다.
ABIS의 모든 T1 보고서에는 금형이 목표 온도에 도달한 후 최소 30분 동안의 사출 중량 데이터가 포함됩니다. ±0.3%를 초과하는 차이는 샘플을 출시하기 전에 냉각 균형 조사를 시작합니다. 이 단일 체크포인트는 "시험에서는 효과가 있었지만 프로덕션에서는 실패했습니다"라는 불만을 대부분 제거합니다.
비용 절감이 실제로 사라지는 곳
중국 공급업체의 기본 툴링 견적은 일반적으로 미국이나 유럽 공급업체에 비해 50-60% 절감되는 것으로 나타났습니다. 조달 팀은 이 숫자에 맞춰 예산을 책정한 다음 프로젝트가 완료되면 격차가 줄어드는 것을 발견합니다.
침식은 세 가지 원인에서 발생합니다. 자격 취득 지연은 예산이 가장 부족하기 때문에 특별한 주의를 기울여야 합니다. 고객이 PPAP 또는 이와 동등한 문서를 요구하는 경우 자동차- 등급 서류 작업에 익숙하지 않은 공급업체는 승인 주기에 몇 주가 추가될 수 있습니다. 우리는 보았다Tier-1 자동차 프로젝트금형 공급업체가 PPAP를 나중에 고려했기 때문에 분기 전체가 미끄러졌습니다.
A 가전제품 하우징Q3 2024에서 인용한 바에 따르면 원래 공급업체의 냉각 레이아웃이 보스 기능을 견딜 수 없어 계획되지 않은 두 번의 T2 라운드를 거쳤습니다. 최종 툴링 비용은 원래 견적보다 22% 높았습니다.
수정 루프는 금형에 계획되지 않은 두 가지 강철 수정이 필요한 경우 프로젝트 비용에 15~25%를 추가하고 일정에 4~6주를 추가합니다. 국내에서 하나의 이메일을 사용하는 엔지니어링 변경에 시간대에 걸쳐 세 차례의 설명이 필요한 경우 프로젝트 관리자 업무 시간에 통신 오버헤드가 조용히 누적됩니다.
2024년 23개 프로젝트에 대해 실행한 소싱 분석에 따르면 실제 토지 절감액은 평균 38%였으며, 냉각 불균형으로 인해 두 번의 T2 라운드가 필요한 프로젝트에서는 최저 19%였습니다. 업계 보고서(moldminds.com)에 인용된 41% 수치는 우리의 데이터와 일치하지만 예산 책정에서는 평균보다 차이가 더 중요합니다.
형상적응형 냉각: 누구도 대신 계산하지 않는 ROI 임계값
금속 3D-프린팅 냉각 채널은 천공 라인에 비해 사이클 시간을 30~40% 단축할 수 있습니다. 한 조명 산업 프로젝트에서는 냉각 시간을 20초에서 5초로 75% 단축하고 8개월 이내에 투자 비용을 회수했습니다.
형상적응형 냉각 ROI는 견적 단계에서 계산해야 하지만 대부분의 공급업체는 이 수치를 제공하지 않습니다. 결정은 -어림짐작의-가정에 따라 이루어지며, 그 가정은 잘못된 경우가 많습니다.
투자는 특정 볼륨 임계값 이상에서만 의미가 있으며 해당 임계값은 부품 형상에 따라 변경됩니다. 연간 부품 수가 100,000개 미만인 경우 15-25%의 툴링 추가 비용은 금형 수명 내에 거의 회수되지 않습니다. 100,000에서 500,000 사이의 ROI는 현재 주기가 냉각-제한되어 있는지 아니면 채우기-제한되어 있는지에 따라 달라집니다. 공칭 두께가 0.8mm인 얇은 벽 커넥터는 3mm 하우징과 완전히 다르게 작동합니다.A32-캐비티 PET 프리폼작년에 우리가 평가한 프로젝트는 기존 냉각을 사용하여 28{3}}초 주기를 가졌습니다. 열 시뮬레이션에 따르면 컨포멀 채널은 이를 19초로 단축했지만{15}연간 볼륨이 180,000이므로 도구 프리미엄 $34,000는 4년차까지 상환되지 않았습니다. 우리는 그것에 반대하는 것을 권장했습니다. 냉각 시간이 전체 사이클의 40%를 초과하는 500,000개 이상의 부품에서는 형상적응형 냉각이 거의 항상 정당화됩니다. 40% 임계값은 우리가 내부적으로 실행한 열 분석 프로젝트에서 나온 것입니다. 여기서 우리는 18개월 이내에 지속적으로 투자 회수를 확인합니다.
우리는 형상적응형 냉각이 적용될 수 있는 모든 견적에 대해 Moldflow 열 해석을 실행합니다. 출력은 등각 채널이 있거나 없는 특정 사이클 시간 예측이므로 툴링 예산을 투입하기 전에 직접 계산할 수 있습니다.
생산-준비된 금형 이전에 실제로 필요한 것
금형이 당사 시설에서 생산 현장이나 제3자 성형업체로 배송될 때 가장 일반적인 다운스트림 문제는 공정 매개변수 문서화입니다. 우리는 원 공급업체가 실제 충전 시간(초) 대신 기계 속도 설정점을 문서화했기 때문에 계약 성형업체가 결과를 재현하기 위해 2주를 소비하는 것을 보았습니다. 기계 브랜드마다 속도 설정을 다르게 해석합니다. 충전 시간은 보편적입니다.
당사의 핸드오프 패키지에는 충진 시간, 배출 시 실제 금형 온도, 쿠션 위치 등 직접 기계 입력을 위해 형식화된 공정 매개변수가 포함되어 있습니다. 분산 비율이 포함된 샷 무게 안정성 데이터입니다. GD&T 콜아웃이 포함된 3D 데이터에 대한 치수 보고서입니다. 홀드 시간 설정을 확인하는 게이트 씰 연구.
현재 공급업체가 이러한 품목을 제공하지 않으면 나중에 설명할 수 없는 폐기 또는 주기 표류로 표면화되는 위험을 감수하게 됩니다.
다음 단계
3D 파일과 연간 예상 수량을 보내주세요. 성형 가능성 위험, 예비 사이클 시간 추정, 해당하는 경우 특정 ROI 수학을 사용한 형상 적응형 냉각 예측을 식별하는 DFM 검토를 받게 됩니다. 처리 시간은 48시간입니다.
