그레인 경계란 무엇입니까?

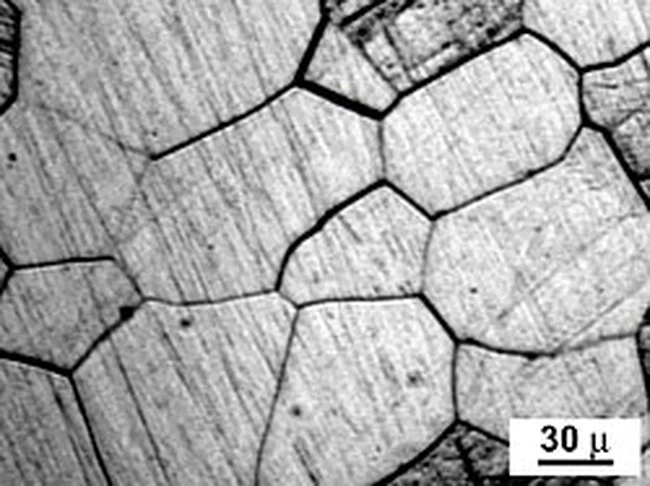

결정립계는 다결정 재료에서 방향이 다른 두 개의 결정립 사이의 경계면입니다. 이러한 경계는 응고 중에 개별 결정이 만나는 곳에서 형성되어 재료 강도, 내식성 및 전기적 특성에 중대한 영향을 미치는 일반적으로 1~3개 원자 너비의 원자 오정렬 영역을 생성합니다.

원자 수준에서 결정립 경계 이해

금속이 용융 상태에서 응고되거나 결정화될 때 개별 결정은 여러 핵 생성 지점에서 성장합니다. 입자라고 불리는 각 결정은 고유한 결정학적 방향을 나타냅니다. 이러한 입자가 만나는 곳에서는 원자 격자가 완벽한 정렬을 유지할 수 없으므로 재료 동작을 근본적으로 변경하는 입자 경계-2차원-결함을 초래합니다.

입자 경계의 원자 구조는 입자 내의 정렬된 격자와 현저하게 다릅니다. 결정립계 영역의 원자는 인접한 결정립과 정확한 정렬이 부족하여 구조적 무질서 영역과 에너지 상승 영역이 생성됩니다. 이러한 붕괴는 원자 직경의 1~3배에 불과하지만 그 영향은 물질 전체에 걸쳐 있습니다.

입자 경계의 분류

결정립 경계는 인접한 결정립 사이의 결정학적 방향 오류를 기반으로 체계적으로 분류되며 임계 임계값은 일반적으로 10-15도로 설정됩니다.

낮은-각결 경계

서브그레인 경계라고도 하는 저-LAGB(낮은 각도 결정 경계)는 약 15도 미만의 잘못된 방향을 나타냅니다. 그 구조는 결정 격자의 전위-선 결함의 조직화된 배열로 구성됩니다. 회전축이 경계면과 평행한 경사 경계의 경우 모서리 전위가 규칙적인 벽을 형성합니다. 경계에 수직인 회전축을 갖는 비틀림 경계는 나사 전위 배열을 통합합니다.

LAGB의 전위 간격은 잘못된 방향이 증가함에 따라 감소합니다. 변형 중에 입자가 더 많이 휘어짐에 따라 더 많은 전위가 축적되어 성장하는 벽을 형성하고 결국 입자를 뚜렷한 방향을 갖는 하위 입자로 분할합니다.-

높은-각결 경계

고-입계(HAGB)는 방향이 15도를 초과하고 원자 적합성이 좋지 않은 넓은 영역과 함께 훨씬 더 무질서한 구조를 나타냅니다. LAGB와 달리 해당 속성은 특정 특수 경계를 제외하고 특정 방향 이탈 각도와 크게 독립적입니다.

원래 비정질 또는 액체와 같은 층으로 가정된{0}} 이 모델은 관찰된 결정립계 강도를 설명하지 못했습니다. 전자 현미경 검사 결과, HAGB는 무질서하지만 잘못된 방향과 인터페이스 평면 방향에 의존하는 구조 단위를 통해 결정 특성을 유지하는 것으로 나타났습니다.

특수 경계

높은{0}}각 범주 내에는 현저히 낮은 계면 에너지를 나타내는 특정 방향의 특별한 경계가 존재합니다. CSL(Coincidence Site Lattice) 모델은 이러한 경계를 식별합니다. 인접한 결정 격자가 특정 잘못된 방향 각도로 상호 침투할 때 공통 초격자가 형성되며, 이는 개별 격자 셀 부피에 대한 CSL의 비율을 나타내는 일치 숫자 Σ를 특징으로 합니다.

쌍둥이 경계는 경계를 가로지르는 결정학적 평면이 원자 부적합 없이 거울 이미지를 형성하는 눈에 띄는 특별한 경우를 나타냅니다. 이러한 경계는 뛰어난 안정성과 분해에 대한 저항성을 나타냅니다.

The Hall-Petch 관계: 곡물 경계 및 강도

결정립계의 가장 중요한 실제적 의미 중 하나는 Hall-Petch 관계로 정량화된 강화 효과에서 나타납니다.

강화 메커니즘

결정립 경계는 재료를 통한 전위 운동을 방해하여 결정 크기 감소를 일반적인 강화 접근법으로 만듭니다. 전위-소성 변형의 주요 캐리어-가 결정립 경계에 부딪히면 결정학적 방향 변화로 인해 인접한 결정립으로의 이동이 방해됩니다.

Hall-Petch 방정식은 이 관계를 수학적으로 설명합니다. σy=σ0 + ky/√d. 여기서 σy는 항복 응력을 나타내고, σ0은 전위 운동에 대한 격자 저항, ky는 재료-특정 강화 계수, d는 평균 입자 직경입니다.

이 역제곱근-근 관계는 입자 크기를 절반으로 줄이면 항복 강도가 크게 증가함을 나타냅니다. 입자 크기가 작을수록 전위 운동을 방해하는 장애물 사이의 평균 간격이 줄어들어 입자 크기 미세 조정이 효과적인 강화 메커니즘이 됩니다.

중요한 입자 크기 현상

Hall-Petch 관계는 나노규모 크기에서 한계에 직면합니다. 재료는 약 10나노미터 입자 크기에서 최대 항복 강도를 달성하며, 그 이하에서는 또 다른 항복 메커니즘-입자 경계 슬라이딩-이 지배적입니다.

이러한 역 홀-패치 현상은 결정립 경계가 재료 부피의 높은 비율을 구성할 때 결정립이 전위를 축적하는 대신 서로에 대해 쉽게 이동할 수 있기 때문에 발생합니다. 최근의 분자 역학 시뮬레이션에서는 임계 임계값(재료에 따라 다름, 일반적으로 3~12nm) 미만에서는 입자 크기가 더욱 감소함에 따라 강도가 감소한다는 것을 확인했습니다.

제조에서의 결정립계 공학

현대의 제조 공정은 재료 특성을 최적화하기 위해 결정립 경계를 의도적으로 조작하며 특히 금속 사출 성형에서 중요합니다(MIM 제조) 및 고급 합금 생산.

금속 사출 성형 응용 분야

MIM 제조에서 맞춤형 공급원료 구성과 정밀한 분말 입자 제어는 향상된 입자 구조 및 입자 경계 조건에 기여하여 최적의 부품 밀도, 최고의 극한 강도 및 최고의 연신율 특성을 제공합니다. MIM의 소결 단계는 최종 결정립계 구조를 결정적으로 결정합니다.

MIM 소결 중에 원소 분포와 상 함량은 달성된 재료 특성을 결정하며, 결정립 경계에서의 크롬 편석은 스테인리스강의 상 형성에 영향을 미칩니다. 다른 주조 공정과 달리 MIM은 균일하고 미세한 입자 구조로 매우 높은 밀도(95-98%)를 생성하여 단조 재료 성능에 가까운 우수한 기계적 특성을 제공합니다.

MIM 제조에서 결정립계 특성을 제어하면 다음이 가능해집니다.

특정 응용 분야에 대한 기계적 특성의 정밀한 조정

제어된 경계 화학을 통해 향상된 내식성

열 순환 중 치수 안정성 향상

연자성 합금의 자기 특성 최적화

산업 곡물 경계 엔지니어링 전략

열역학적 처리는 혼란스러운 결정립 경계 네트워크를 일관성 있는 쌍정 경계의 조직화된 배열로 변환하여 무작위 결정립 경계보다 최대 3배 더 큰 균열 전파 저항을 나타냅니다. 레이저-쇼크 피닝과 같은 기술은 표면 초미립자가 주기적 응력을 흡수하는 동시에 벌크 재료가 높은 온도 무결성을 유지하는 경사형 입자 구조를 생성합니다.-

최근 개발에서는 결정립계 엔지니어링이 이종 상 분포 또는 결정립계 톱니 모양을 도입하여 실제 적용을 제한하는 중간 온도 취성을 극복함으로써 고온에서 강도와 연성을 동시에 향상시킬 수 있음을 보여줍니다.

결정립 경계의 영향을 받는 물리적 특성

입자 경계는 붕괴된 원자 구조와 상승된 에너지 상태를 통해 사실상 모든 재료 특성에 영향을 미칩니다.

전기 및 열 전도성

입자 경계는 재료의 전기 전도성과 열 전도성을 모두 감소시키는 경향이 있습니다. 무질서한 원자 배열은 전자와 포논(열 진동 양자)을 산란시켜 이들의 전달을 방해합니다. 이러한 효과는 결정립계 산란이 성능을 결정적으로 제한하는 다결정 반도체 및 열전 재료에서 두드러집니다.

최근 이론적 계산에 따르면 점 결함은 특정 결정립 경계 유형 근처에 집중되어 밴드 갭 감소를 포함한 전자 특성에 큰 영향을 미치는 것으로 나타났습니다.

부식 및 화학적 분해

결정립계는 부식이 시작되고 고용체로부터 새로운 상이 침전되는 데 선호되는 부위입니다. 결정립계 원자는 결정립 내부의 원자보다 더 쉽게 용해되거나 부식됩니다.

이러한 민감성은 다음과 같은 여러 요인에서 비롯됩니다.

원자 장애가 높을수록 화학 반응성이 증가합니다.

에너지 상승으로 용해 반응 촉진

불순물 분리로 인해 조성 차이가 발생함

스테인리스 강의 결정립 경계에서 크롬 고갈(종종 12% 초과)은 입계 부식 및 응력 부식 균열에 기여합니다.

확산과 대중교통

입자 경계는 무질서한 구조로 인해 전달 과정, 특히 확산이 주로 발생하는 표면을 나타냅니다. "단락-회로 확산"의 개념은 원자가 결정 격자 내부를 통하는 것보다 입자 경계를 따라 더 빠르게 이동하는 방식을 설명합니다.

이러한 향상된 확산은 다음과 같은 경우에 매우 중요합니다.

분말 야금의 소결 및 치밀화

고온에서의 크리프 변형

침전 및 상변환 반응

불순물 분리 및 경계 안색 형성

고급 특성화 기술

입자 경계에 대한 현대의 이해는 길이 규모에 걸쳐 작동하는 정교한 특성화 방법에 의존합니다.

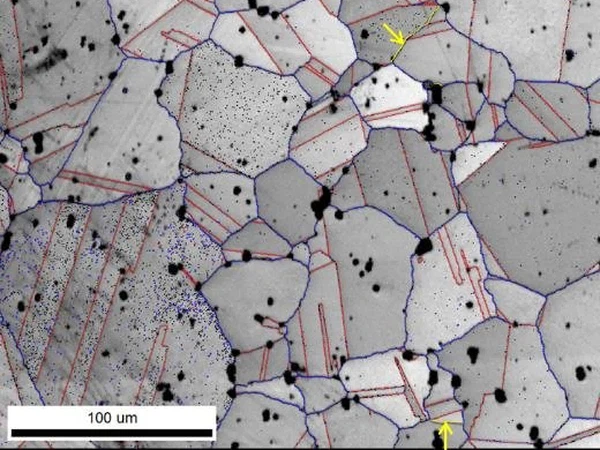

전자 후방 산란 회절(EBSD)

결정립 경계는 잘못된 방향과 경계면 방향을 설명하는 5개의 회전 매개변수와 원자 이동을 설명하는 3개의 변환 매개변수로 특징지어집니다. EBSD 매핑을 사용하면 대규모 샘플 영역에서 이러한 매개변수를 체계적으로 측정하여 경계 유형의 통계 분포를 생성할 수 있습니다.

투과전자현미경

첨단 컴퓨터 시뮬레이션과 결합된 최첨단-최신--원자-해상도 주사 투과 전자 현미경을 통해 결정립계 원자 구조를 직접 관찰할 수 있습니다. 최근 연구에 따르면 티타늄 입자 경계에서 케이지-와 같은 정이십면체 구조를 형성하는 예상치 못한 철 원자 배열이 밝혀져 이전의 이해에 도전이 되었습니다.

전산 예측

몸체 중심 입방 결정의 Σ9와 같은 특정 입자 경계의 경우 원자 구조는 인접한 결정 주기성과 맞지 않는 것으로 입증되어 경계 코어에 정이십면체 클러스터가 밀집되어 있음을 나타냅니다. 최신 입자 경계 구조 예측 알고리즘은 이러한 복잡한 배열을 생성하고 연구할 수 있으므로 실험적 합성 전에 특성 예측이 가능합니다.

새로운 애플리케이션과 향후 방향

입자 경계 엔지니어링은 응용 분야가 확장되는 재료 설계의 개척지를 나타냅니다.

전기촉매 및 에너지 저장

입자 경계 공학은 재생 에너지 저장 시스템에서 향상된 전기촉매 성능을 달성하기 위한 실행 가능한 경로로 등장했습니다. 합성 중 충돌 빈도의 조작을 통해 나노입자 조립체의 제어된 결정립계 밀도는 향상된 산소 환원 반응 활성과 직접적인 상관관계를 보여줍니다.

입자 경계는 전기화학 반응의 활성 부위로 작용하며, 원자 장애는 결정 표면과 구별되는 조정 환경을 제공합니다. 결정립계에서의 붕소 분리는 구조적 열화를 방지하여 놀라운 전기화학적 안정성에 기여합니다.

고급 제조 통합

적층 제조에서는 탄화물 입자를 결정립계에 연결하는 전위 네트워크를 통해 유해한 연속 결정립계 석출 단계를 억제하여 뛰어난 강도-연성 시너지 효과를 얻을 수 있습니다. 이는 단순히 합금을 선택하는 것에서 특정 요구에 맞게 원자 구조를 적극적으로 조각하는 것으로 패러다임의 전환을 나타냅니다.

2차원 재료-

2차원 재료의 입자 경계는{0}}특성화, 구성 및 밀도 조작, 구조 속성 관계에 대한 지속적인 연구를 통해 속성과 장치 성능에서 중요한 역할을 합니다. 이러한 원자적으로 얇은 입자 경계는 전자 및 광학 특성에 대한 전례 없는 제어 기능을 제공합니다.

자주 묻는 질문

결정립계가 형성되는 원인은 무엇입니까?

여러 결정핵이 서로 다른 위치에서 동시에 성장할 때 응고 또는 재결정 중에 결정립 경계가 형성됩니다. 각 핵은 임의의 결정학적 방향을 채택하기 때문에 성장하는 결정립은 필연적으로 격자가 완벽하게 정렬될 수 없는 경계면에서 만나 결정립 경계를 만듭니다. 결정립의 크기와 분포는 냉각 속도, 핵 생성 밀도 및 열처리 조건에 따라 달라집니다.

결정립계를 완전히 제거할 수 있나요?

완전한 제거를 위해서는 원자가 전체 물질에 걸쳐 균일한 방향을 유지하는 단결정 성장이 필요합니다. 일부 응용 분야(특히 반도체 웨이퍼 및 터빈 블레이드-)에서는 가능하지만 대부분의 구조 응용 분야에서는 단결정 생산이 비용이 많이 들고 비실용적입니다. 대신 엔지니어링은 특성을 최적화하기 위해 입자 경계 특성, 분포 및 화학을 제어하는 ​​데 중점을 둡니다.

입자 경계는 재료 재활용성에 어떤 영향을 줍니까?

결정립 경계는 일반적으로 재용해 및 재응고 사이클 중에 재형성되므로 재활용성을 손상시키지 않습니다. 그러나 경계에서의 불순물 분리는 바람직하지 않은 요소를 집중시킬 수 있으며 잠재적으로 새로운 재료로 희석해야 할 수도 있습니다. 열 이력은 재활용 제품의 최종 입자 크기 분포에 영향을 주지만 입자 구조 자체는 재처리 중에 재설정됩니다.

구조재의 최적 입자 크기는 얼마입니까?

최적의 입자 크기는 응용 분야 요구 사항에 따라 다릅니다. 주변 온도 강도의 경우 Hall-Petch 강화를 통해 더 미세한 입자(1-10 마이크로미터)가 유리한 것으로 입증되었습니다. 고온 응용 분야의 경우 입자가 거칠수록 입자 경계 영역이 줄어들어 크리프율이 최소화됩니다. 특수 용도에는 강도를 위한 미세 입자와 균열 저항성을 위한 거친 입자를 결합한 이봉 분포가 필요할 수 있습니다.

재료 선택에 대한 실제적 의미

입자 경계를 이해하면 재료 선택이 경험적 선택에서 물리학- 기반 결정으로 전환됩니다. 재료를 지정할 때 엔지니어는 다음을 고려해야 합니다.

고강도 애플리케이션용-: 특히 용융 온도의 0.4배 이하에서 작동하는 구조용 강철 및 항공우주 합금에서 홀-패치 강화를 극대화하기 위해 미세한 입자 크기를 우선시합니다.

고온 서비스용-: 거친 결정립 구조나 특수 경계 공학을 통해 결정립계 안정성을 갖춘 재료를 선택합니다. ASME의 2024 핵물질 코드북과 같은 표준에 결정립계 엔지니어링 프로토콜을 통합하는 것은 이러한 접근 방식의 성숙도를 반영합니다.

부식 방지-응용 분야용: 저탄소 스테인리스강이나 안정화 등급과 같이 결정립계 민감성에 저항성이 있는 재료를 지정합니다.- MIM 제조 공정에서는 유해한 분리를 방지하기 위해 소결 분위기를 제어합니다.

전자 애플리케이션용: 입자 경계 산란이 캐리어 이동도를 감소시키지만 특정 열전 특성을 향상시킬 수 있다는 점을 인식하여 전도도 요구 사항과 입자 크기의 균형을 맞춥니다.

입자 경계 과학의 숙달을 통해 엔지니어는 나노 규모에서 재료 특성을 조작하는 동시에 거시적 규모의 성능 향상을 제공할 수 있습니다. 정밀 부품의 MIM 제조부터 원자로 합금의 결정립 경계 엔지니어링에 이르기까지 결정 사이의 이러한 인터페이스는 고급 재료 설계에서 관리해야 할 취약점과 활용 기회를 모두 나타냅니다.
