열처리란 무엇입니까?

열처리는 모양을 변경하지 않고 금속 및 합금의 물리적, 기계적 특성을 수정하는 제어된 가열 및 냉각 공정입니다. 이 금속 가공 기술은 재료의 미세 구조를 변경하여 경도 증가, 강도 향상, 연성 향상 또는 내마모성 향상과 같은 원하는 특성을 얻습니다.

열처리의 원리

이 공정은 금속의 결정 구조를 조작하는 세 가지 기본 단계를 통해 작동됩니다. 첫째, 재료는 고체를 유지하면서 원자 구조가 더 유동적이 되는 특정 온도로 가열됩니다. 그런 다음 금속은 미리 결정된 기간 동안 이 온도에서 유지되어 내부 변형이 발생합니다. 마지막으로, 재료는 최종 특성을 결정하는 속도로 제어된 냉각을 거칩니다.

가열하는 동안 -입자라고 불리는 작은 결정으로 구성된-금속 재료의 미세 구조가 변형됩니다. 이러한 입자의 크기와 구성은 금속의 전반적인 기계적 거동에 직접적인 영향을 미칩니다. 열처리는 미세 구조 내에서 확산 속도와 냉각 속도를 제어하여 이러한 특성을 조작하는 효율적인 방법을 제공합니다.

공정 전반에 걸쳐 온도 제어가 중요합니다. 대부분의 처리는 종종 정지 온도라고 불리는 특정 변태 온도 이상으로 합금을 가열하는 것으로 시작됩니다. 이 시점에서 금속은 모든 열에너지가 온도 상승이 아닌 구조적 변화를 일으키는 기간을 경험합니다. 이 정지 기간은 원하는 미세 구조 수정을 달성하는 데 필수적입니다.

냉각 단계는 재료가 더 단단해지거나 부드러워지거나 다른 특정 특성을 달성하는지 여부를 결정합니다. 급속 냉각은 일반적으로 경도와 강도를 증가시키지만 취성을 유발할 수 있습니다. 천천히 냉각하면 일반적으로 더 부드럽고 더 연성이 있는 재료가 생성됩니다. 냉각 매체-공기, 오일, 물 또는 특수 가스-는 최종 결과에 큰 영향을 미칩니다.

1차 열처리 방법

가열 냉각

어닐링은 금속을 상한 임계 온도보다 30~50도 높게 가열하고 일반적으로 용광로 내부에서 천천히 냉각시켜 금속을 연화시킵니다. 이 프로세스는 이전 제조 작업에서 내부 응력을 제거하는 동시에 재료의 연성과 가단성을 향상시킵니다. 어닐링 후 강재의 가공이 용이해지고, 결정립 구조가 미세화되어 가공성이 향상됩니다.

이 기술은 성형 작업 전이나 가공 경화로 인해 재료가 너무 단단해졌을 때 특히 유용합니다. 어닐링 온도와 냉각 속도는 특정 금속과 원하는 결과에 따라 다릅니다. 강철의 경우 온도 범위는 일반적으로 750~800도이며, 용광로 냉각은 몇 시간에 걸쳐 이루어집니다.

경화 및 담금질

경화는 임계 온도까지 가열한 후 급속 냉각을 통해 표면 경도와 강도를 증가시킵니다. 재료는 결정 구조가 변형될 때까지 가열된 후 기름, 물, 염수 또는 가스에서 빠르게 냉각-또는 급랭-됩니다. 이러한 급격한 온도 강하는 더욱 단단하고 안정적인 결정 구조를 형성합니다.

강철의 경우 공정을 통해 오스테나이트가 확산 시간 없이 변태할 때 형성되는 극도로 단단한 미세 구조인 마르텐사이트가 생성됩니다. 탄소 함량은 달성 가능한 최대 경도를 결정하며, 탄소강이 높을수록 경도 수준도 높아집니다. 기어, 절삭 공구, 스프링과 같은 부품은 일반적으로 이러한 처리를 받습니다.

담금질은 재료를 부서지기 쉽게 만들 수 있으므로 일반적으로 얻은 경도를 대부분 유지하면서 연성을 회복하기 위해 템퍼링을 수행합니다.

템퍼링

대부분의 경도를 유지하면서 취성을 줄이기 위해 담금질 후에 템퍼링이 적용됩니다. 경화된 재료는 임계점(강의 경우 일반적으로 150{3}}650도) 이하의 온도로 재가열된 후 냉각됩니다. 이 공정은 빠른 담금질로 인한 내부 응력을 완화하고 미세 구조가 보다 안정적인 구성에 도달할 수 있도록 해줍니다.

뜨임 온도는 경도와 인성 사이의 균형을 결정합니다. 온도가 낮을수록 약간의 취성과 함께 높은 경도가 유지되는 반면, 온도가 높을수록 인성과 연성이 향상되기 위해 경도가 희생됩니다. 자동차 서스펜션 부품과 공구강 부품은 최적의 성능을 얻기 위해 종종 템퍼링을 거칩니다.

정규화

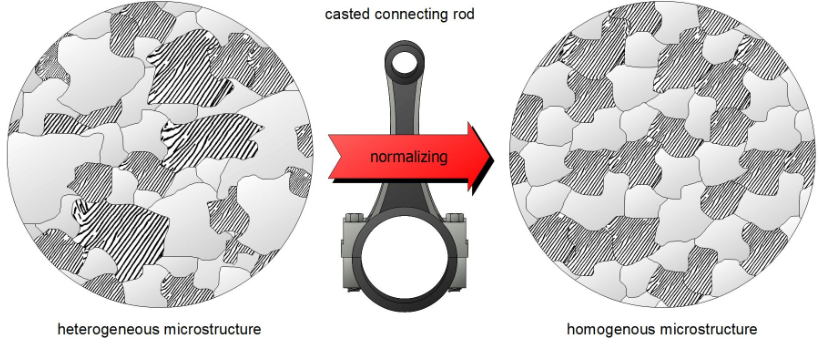

정규화는 제조 과정에서 발생하는 고르지 않은 미세 구조를 균질화하여 후속 가공을 위한 재료를 준비합니다. 금속을 800-900도까지 가열한 다음 공냉식으로 냉각합니다. 이는 어닐링에 비해 더 균일한 입자 구조를 생성하는 동시에 약간 더 높은 강도를 달성합니다.

이 공정은 내부 구조가 불규칙한 주조품이나 단조품에 특히 유용합니다. 노멀라이즈 강철은 -주조 또는-단조된 상태에 비해 향상된 가공성과 기계적 특성을 나타냅니다.

케이스 강화

케이스 경화는 강하고 연성이 있는 코어를 유지하면서 단단하고 내마모성이 있는 표면을 만듭니다.{0}} 이는 탄소나 질소와 같은 원소가 표면층으로 확산되는 열화학적 확산 공정을 통해 달성됩니다. 결과적인 표면 경도는 일반적으로 침탄강의 경우 58-62HRC에 이릅니다.

표면 경화를 수행하는 세 가지 주요 방법은 가스 침탄, 액체 침탄 및 팩 침탄입니다. 저압 진공 침탄은 정밀도와 환경 영향 감소로 인해 점차 대중화되고 있습니다. 이 공정은 일반적으로 7-13mbar의 압력에서 작동하여 표면으로 확산되는 탄소 운반 가스에 부품을 노출시킵니다.

질화는 질소 함유 대기에서 강철을 500~570도의 온도로 가열하여 질소-가 풍부한 표면층을 형성하는 또 다른 표면 경화 기술입니다. 장점은 1000-1200HV의 표면 경도를 달성하면서 왜곡을 최소화하는 낮은 가공 온도에 있습니다.

일반적으로 열처리되는 재료

강철은 열처리 분야에서 가장 중요한 소재로 전체 열처리 재료의 약 80%를 차지합니다.- 다양한 열처리 방법에 대한 반응성과 결합된 강철의 다양성은 산업 전반에 걸쳐 없어서는 안 될 요소입니다. 일반 탄소강과 합금강 모두 특정 용도에 맞게 특성을 최적화하기 위해 처리됩니다.

주철은 열처리에 잘 반응하며, 특히 엔진 블록이나 기계 베이스와 같은{0}}고부하 작업에 적합합니다. 압축 강도가 높고 기계 가공성이 우수하여 적절한 열처리와 결합하면 자동차 부품에 이상적입니다.

알루미늄 합금, 특히 2xxx 및 7xxx 시리즈는 최적의 강도를 얻기 위해 용체화 열처리를 거친 후 노화됩니다. 이 공정에는 화씨 920도까지 가열하고, 급속 담금질하고, 자연적 또는 인공 노화가 포함됩니다. 열처리-알루미늄 합금은 고강도-대-중량비가 중요한 항공우주 응용 분야에 광범위하게 사용됩니다.

티타늄 합금은 항공우주 및 의료 분야에서 요구되는 성능 특성을 달성하기 위해 정밀한 열처리가 필요합니다. 이러한 재료는 연성을 향상시키기 위한 어닐링과 최대 강도를 위한 시효 처리에 따른 용체화 처리의 이점을 얻습니다.

17-4 PH와 같은 마르텐사이트 석출-경화 등급을 포함한 스테인리스강은 특수 열처리를 거칩니다. 1040도에서 용체화 처리한 후 특정 온도에서 노화하면 강도, 경도 및 내식성의 원하는 조합이 생성됩니다.

산업용 애플리케이션

자동차 산업

자동차 부문은 열처리 서비스의 가장 큰 소비자를 대표하며 2024년 기준 글로벌 시장 점유율의 33.8-45%를 차지합니다. 열처리 부품은 파워트레인 요소부터 서스펜션 시스템에 이르기까지 차량 전체에 필수적입니다. 기어, 샤프트, 크랭크샤프트, 스프링, 베어링 및 액슬은 모두 작동 응력을 견디기 위해 특정 열처리가 필요합니다.

전기 자동차 생산에서는 특히 고온과 기계적 응력을 견뎌야 하는 배터리 하우징, 드라이브트레인 및 구조 부품에 대한 열처리 수요가 증가했습니다. 경량 알루미늄 및 티타늄 합금은 효율성 및 성능 요구 사항을 충족하기 위해 점점 더 특수 처리를 받고 있습니다.

항공우주 및 국방

항공우주 응용 분야에서는 구성 요소 오류가 허용되지 않는 최고 품질 표준이 요구됩니다. 터빈 블레이드, 랜딩 기어 구성 요소, 구조 요소 및 패스너는 엄격한 열처리 프로토콜을 거칩니다. 진공 열처리 및 질화는 정밀도와 우수한 표면 특성으로 인해 특히 선호됩니다.

업계에서는 극한의 조건-고온, 진동 및 반복 부하에서도 무결성을 유지하는 구성요소가 필요합니다. 티타늄 및 니켈- 기반 초합금은 필요한 피로 저항성과 치수 안정성을 달성하기 위해 복잡한 다단계 처리를 거칩니다.-

건설 및 중장비

건설 장비는 까다로운 환경에서의 내구성을 위해 열처리된 강철을 사용합니다.- 버킷 톱니, 유압 부품, 구조 부재 및 마모 플레이트는 경화 처리를 거쳐 수명을 연장합니다. 특히 신흥 경제국에서 인프라 프로젝트의 -COVID-19 재유행으로 인해 열처리된 건축 자재에 대한 수요가 증가했습니다.

제조 및 툴링

절삭 공구, 금형, 금형 및 기계 구성품은 치수 정확도를 유지하고 마모에 저항하기 위해 특정 열처리가 필요합니다. 공구강은 적용 요건에 따라 -경화 또는 표면 경화를 거칩니다. 금속 사출 성형(MIM) 및 기타 성형 공정용 금형은 수명을 늘리기 위해 질화 또는 기타 표면 처리를 받는 경우가 많습니다.

의료기기

의료용 임플란트, 수술 기구 및 진단 장비는 열처리된 스테인리스강과 티타늄 합금을 사용합니다.{0}} 기계적 특성 요구와 결합된 생체 적합성 요구 사항으로 인해 정밀한 열처리가 필수적입니다. 멸균 공정은 초기 열처리를 통해 달성된 특성을 손상시키지 않아야 합니다.

열처리금속 사출 성형

금속 사출 성형 부품은 일반적으로 기계적 특성을 최적화하기 위해 소결 후 2차 작업으로 열처리를 거칩니다. 소결 공정에서는 MIM 구성 요소가 어닐링된 상태로 남아 있어 특정 용도에 충분한 경도를 제공하지 못할 수 있습니다. 고-탄소철 합금과 석출-경화 스테인리스강에는 열처리 조정이 필요합니다.

17-4 PH 스테인리스강과 같은 재료로 제작된 MIM 부품의 경우 용액 처리 후 에이징을 통해 강도와 경도가 극대화됩니다. 부품은 용체화 처리를 위해 1040도까지 가열된 다음 원하는 경도 수준에 따라 480-620도 사이의 온도에서 시효 처리됩니다. 이 프로세스는 치수 정확도에 큰 영향을 주지 않으면서 내마모성을 향상시킵니다.

대기가 제어된 밀폐형 담금질로는 MIM 부품 처리 중 산화를 방지합니다. 진공 열처리로는 담금질을 위해 고압의 불활성 가스를 사용하여 고정밀 부품에 이점을 제공합니다.- 이러한 방법은 MIM 제조의 일반적인 작고 복잡한 형상 전반에 걸쳐 일관된 품질을 보장합니다.

저압 침탄은 표면 경화가 필요한 MIM 강철 부품에 주목을 받고 있습니다. 이 프로세스는 치수 정밀도를 유지하면서 더 높은 생산성과 처리량을 달성합니다. 이중 가열 챔버가 있는 ECM 퍼니스를 사용하면 여러 배치를 동시에 처리할 수 있어 사이클 시간이 단축됩니다.

장비 및 시설

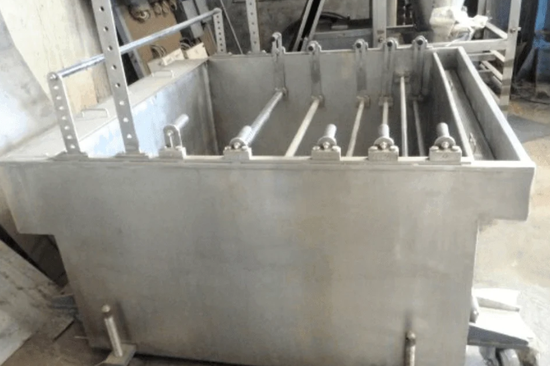

열처리로는 배치 시스템과 연속 시스템이라는 두 가지 범주로 분류됩니다. 배치로는 수동으로 로드되며 생산량이 적거나 부품 유형이 다양한 경우에 적합합니다. 이는 가열 요소와 제어된 대기 기능을 갖춘 절연 챔버로 구성됩니다. 최신 배치 시스템은 전체 처리 주기를 위해 급냉 탱크와 저속{3}}냉각 챔버를 통합하는 경우가 많습니다.

연속로는 가열 구역을 통한 일정한 재료 흐름을 위해 자동 운반 시스템을 사용합니다. 이는 유사한 부품을 대량으로 생산하는 데{1}}이상적입니다. 워킹 빔, 푸셔 및 롤러 허스 퍼니스는 정밀한 온도 영역을 통해 자동으로 부품을 이동합니다.

유도 가열 시스템은 접촉 없이 신속하고 국소적인 열처리를 제공합니다. 이는 크랭크샤프트 저널이나 기어 톱니와 같은 부품의 특정 영역을 표면 경화시키는 데 특히 효과적입니다. 이 공정은 가열 시간을 몇 시간이 아닌 몇 초 단위로 측정하여 탁월한 에너지 효율성을 제공합니다.

진공로는 반응성 물질과 고정밀 부품에 필수적인{0}}오염 없는 환경을 조성합니다.{1}} 10⁻⁵ mbar까지의 압력에서 작동하여 산화 및 표면 오염을 방지합니다. 진공로 내의 고압-가스 담금질은 최소한의 왜곡으로 균일한 냉각을 제공합니다.-일반적으로 오일 담금질보다 50~75% 적습니다.

시장 동향 및 전망

전세계 열처리 시장은 2024년에 1,106억 8천만~1,133억 3천만 달러에 이르렀으며, 2033~2034년까지 연평균 성장률(CAGR) 3.4~4.9%로 성장할 것으로 예상됩니다. 아시아 태평양 지역은 중국, 인도, 동남아시아 국가의 급속한 산업화에 힘입어 약 40~43%의 시장 점유율을 차지하고 있습니다.

기술 발전이 산업을 재편하고 있습니다. 진공 열처리, 유도 가열 및 레이저 표면 처리를 통해 제조업체는 정확한 온도를 적용하고 왜곡을 줄이며 표면 특성을 향상시킬 수 있습니다. 자동화 및 데이터 분석은 매개변수를 최적화하고 일관된 품질을 보장하여 프로세스를 간소화합니다.

지속 가능성 이니셔티브는 에너지-효율적인 용광로 및 프로세스의 혁신을 주도하고 있습니다. 2024 IFHTSE 세계 회의에서는 환경 영향을 줄이려는 업계 전반의 노력을 반영하여 "지속 가능한 미래를 위한 열처리 및 표면 엔지니어링의 혁신"을 강조했습니다.- 재생에너지 통합 및 배출 감소 기술은 표준 고려 사항이 되고 있습니다.

Industry 4.0 통합으로 IoT-지원 용광로에 실시간 모니터링 및 스마트 센서가 제공됩니다.- 예측 유지 관리는 예방적 접근 방식을 대체하여 가동 중지 시간을 줄이고 효율성을 향상시킵니다. 디지털 혁신은 열처리 작업 전반에 걸쳐 지속 가능성과 운영 우수성을 향상시킵니다.

재생에너지 부문이 중요한 성장 동력으로 떠오르고 있다. 풍력 터빈 부품, 태양광 패널 제조 장비, 에너지 저장 시스템에는 특수한 열처리가 필요합니다. IEA는 2024년부터 2030년까지 5,500GW 이상의 새로운 재생 가능 용량을 계획하고 있으며 이는 열처리 수요에 직접적인 영향을 미칩니다.

품질 관리 및 표준

열처리 공정은 특히 항공우주 및 자동차 산업에서 엄격한 품질 표준을 충족해야 합니다. AMS2750은 열처리 작업에 사용되는 고온 측정 및 계측에 대한 요구 사항을 제공합니다. 이 표준은 용광로 전반에 걸쳐 온도 균일성과 정확성을 보장합니다.

CQI-9는 자동차 공급망의 열처리 시스템에 대한 평가 기준을 확립합니다. 규정 준수는 고객 요구 사항 및 규제 표준을 일관되게 충족하는 능력을 입증합니다. IATF 16949 품질 관리 요구 사항은 특수 공정인 열처리까지 확장됩니다.

비{0}}파괴 검사는 부품을 손상시키지 않고 처리 효과를 검증합니다. Rockwell, Brinell 또는 Vickers 방법을 사용한 경도 테스트는 표면 및 -경도를 통해 경도를 확인합니다. 금속 조직 검사를 통해 미세 구조 변화가 드러나고 적절한 상 변환이 확인됩니다. X-선 회절은 경화강의 잔류 오스테나이트 수준을 식별합니다.

과제 및 고려 사항

에너지 소비는 여전히 주요 관심사로 남아 있으며 열처리는 본질적으로 에너지 집약적입니다.- 용광로는 장기간 동안 1000도를 초과하는 온도에서 작동하므로 상당한 운영 비용이 발생합니다. 업계에서는 개선된 단열재, 폐열 회수 시스템, 보다 효율적인 버너 기술로 대응하고 있습니다.

치료 중 치수 변화는 정밀 부품에 영향을 미칠 수 있습니다. 가열 중 열팽창과 냉각 중 수축으로 인해 뒤틀림이나 뒤틀림이 발생할 수 있습니다. 적절한 고정, 제어된 가열 속도 및 최적화된 담금질 기술은 이러한 영향을 최소화합니다. 고압-가스 담금질은 액체 담금질 방법에 비해 왜곡을 줄입니다.

환경 규제가 점점 더 운영에 영향을 미치고 있습니다. 연료-가열로, 냉각유 처리 및 일부 공정에서 사용되는 위험 물질의 배출은 더욱 엄격하게 통제됩니다. 전기로, 진공 시스템 및 폐쇄형{3}}루프 급냉 시스템으로의 전환은 공정 제어를 개선하는 동시에 이러한 문제를 해결합니다.

숙련된 열처리 인력이 은퇴함에 따라 숙련된 노동력 부족으로 인해 업계가 어려움을 겪고 있습니다. 온도, 시간, 재료 구성 및 냉각 속도의 복잡한 상호 작용에는 깊은 전문 지식이 필요합니다. 인력 인구통계학적 변화에 따라 품질을 유지하려면 교육 프로그램과 지식 이전 계획이 필수적입니다.

자주 묻는 질문

어닐링과 정규화의 차이점은 무엇입니까?

어닐링은 최대한의 부드러움과 연성을 얻기 위해 느린 용광로 냉각을 사용하는 반면, 정규화는 더 균일한 입자 구조를 가진 약간 더 단단한 재료를 위해 공기 냉각을 사용합니다. 어닐링은 최대 가공성이 필요할 때 선호되는 반면, 정규화는 추가 열처리 또는 가공 작업을 위해 재료를 더 잘 준비합니다.

모든 금속을 열처리할 수 있나요?

모든 금속이 열처리에 반응하는 것은 아닙니다. 강철 및 주철과 같은 철 금속은 상 변화를 겪는 능력으로 인해 잘 반응합니다. 알루미늄 합금, 티타늄 및 일부 구리 합금은 용체화 처리 및 시효를 통해 열처리될 수 있습니다. 순수 금속과 일부 합금에는 열처리를 통한 특성 수정에 필요한 미세 구조 변화가 부족합니다.

열처리는 얼마나 걸리나요?

기간은 프로세스, 재료 및 부품 크기에 따라 크게 다릅니다. 간단한 응력 완화에는 1~2시간이 소요될 수 있지만 전체 어닐링 주기는 가열, 담금질 및 냉각 제어를 포함하여 10~20시간까지 연장될 수 있습니다. 단일 부품의 유도 경화에는 몇 초가 걸리지만 배치의 진공 침탄에는 냉각을 포함하여 24~48시간이 필요할 수 있습니다.

경화 후 뜨임이 필요한 이유는 무엇입니까?

담금질{0}}경화강은 매우 단단하지만 부서지기 쉽고 내부 응력이 높습니다. 템퍼링은 마르텐사이트 구조를 이완시켜 템퍼링된 마르텐사이트를 형성함으로써 취성을 감소시키며, 이는 대부분의 경도를 유지하면서 더 나은 인성을 제공합니다. 템퍼링을 하지 않으면 경화된 부품이 서비스 중에 균열이 발생하기 쉽습니다.

마무리 생각

열처리는 현대 제조의 기본으로, 재료가 구성만으로는 달성할 수 없는 성능 특성을 달성할 수 있도록 해줍니다. 이 기술은 디지털 통합, 지속 가능한 관행 및 기능을 향상시키는 고급 소재를 통해 계속해서 발전하고 있습니다. 수백만 번의 응력 주기를 겪는 자동차 부품부터 극한 환경에서 작동하는 항공우주 부품까지 열처리는 금속이 점점 더 까다로워지는 요구 사항을 충족하도록 보장합니다. 전통적인 야금 전문 지식과 현대 제어 시스템 및 데이터 분석의 융합을 통해 업계는 거의 모든 제조 분야에서 열처리된 부품을 필수로 만드는 정밀도와 신뢰성을 유지하면서 미래의 과제를 해결할 수 있게 되었습니다.{3}}

데이터 소스:

Grand View Research, "열처리 시장 규모, 점유율 및 성장 분석," 2024년

Fortune Business Insights, "열처리 시장 분석", 2024-2032년

Straits Research, "열처리 시장 전망," 2025-2033년

ASM International, "열처리 학회 기술 간행물", 2024

국제 열처리 및 표면 공학 연맹(IFHTSE), 의회 절차, 2024
