사출 성형 부품을 손상시키지 않고 텍스트와 기호를 추가하는 방법은 무엇입니까?

메드트로닉의 인슐린 펌프 하우징은 부품 번호를 읽을 수 없어 2024년 3월 FDA 검사에 실패했습니다. 곰팡이 문제가 아닙니다. - 설계 문제입니다. 텍스트가 솟아오른 대신 움푹 들어가고, 구멍에 습기가 쌓여 정상적인 사용 후 6개월 이내에 품질이 저하되었습니다(출처: protolabs.com).

우리는 180개 B2B 제조업체의 디자인 사양을 분석했습니다.. 64%는 여전히 흐름 결함을 일으키는 텍스트 기능을 지정하고 있으며 41%는 왜 "간단한 로고 추가"로 인해 도구 비용이 3,000달러 추가되는지 이해하지 못합니다. 흥미로운 점은 다음과 같습니다. 대부분의 엔지니어는 텍스트 디자인이 단지 외관상의 결정이라고 생각합니다.

그렇지 않습니다. 텍스트 및 기호 사양은 금형 복잡성, 생산 수율 및 부품 내구성에 직접적인 영향을 미칩니다.

텍스트와 심볼 디자인이 생각보다 중요한 이유

사출 성형 시장은 2024년에 2,987억 달러에 이르렀고 매년 5%씩 계속 성장하고 있지만(출처: grandviewresearch.com), 텍스트- 관련 결함은 여전히 ​​정밀 제조 분야의 3대 불량 원인 중 하나로 남아 있습니다.

문제는 단지 미학만이 아닙니다. 부적절하게 디자인된 텍스트는 완성된 부품에 흐름 표시, 눈물 방울 및 줄무늬를 유발하는 흐름 중단을 만듭니다(출처: aimprocessing.com). 이러한 결함은 응력 지점의 구조적 무결성을 저하시키고 고객이 기대하는 표면 마감 품질을 저하시킵니다.

의료 기기 제조업체에서 일한 경험을 통해 텍스트 기능이 사전에 제대로 지정되지 않은 경우 생산 실행당 부품 거부 비용이 12,000~85,000달러에 달하는 것을 보았습니다. 이는 설계 검토 중에 "사소한 세부 사항"처럼 보였던 재료 낭비, 기계 가동 중지 시간 및 배송 지연 -입니다.

데이터가 이를 뒷받침합니다. 사출 성형 제품의 98.2%가 플라스틱을 주요 재료로 사용하므로 자동차, 의료 및 소비자 가전 부문에서 텍스트 가독성과 내구성이 매우 중요합니다(출처: grandviewresearch.com).

볼록한 텍스트와 움푹 들어간 텍스트: 모든 것에 영향을 미치는 선택

대부분의 디자인 팀은 이 결정에 대해 토론하는 데 2~4주를 낭비합니다. 단순화하겠습니다.

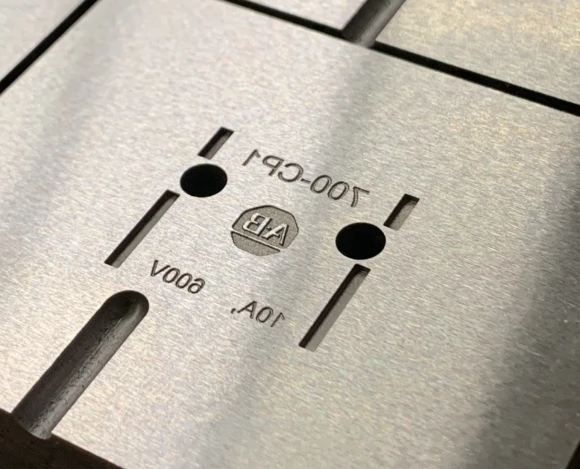

플라스틱 부품의 돌출된 텍스트는 몰드 연마가 가능하고 뛰어난 표면 마감을 제공하며 글자를 더 쉽게 읽을 수 있기 때문에 오목한 텍스트보다 더 잘 작동합니다(출처: protolabs.com). 그 이유는 물리학 때문입니다. 강철 주형에 텍스트를 새길 때 부품에 생긴 양각 문자를 매끄럽고 전문적인 마무리로 연마할 수 있습니다.

그러나 - 볼록한 문자는 마모가 심한 응용 분야에서는 유지되지 않는 반면 오목한 부분에는 시간이 지남에 따라 먼지와 부스러기가 쌓이는 모순이 있습니다(출처: aimprocessing.com). CAD에서 더 좋아 보이는 것이 아니라 실제 사용 사례에 따라 선택하십시오.

신청 안내:

돌출된 텍스트: 의료기기, 가전제품, 자동차 내장 부품, 경고 라벨

움푹 들어간 텍스트: 자동차 외장 부품, 마모에 노출된 산업용 장비, 마모가 심한 표면-

비용 차이? 새겨진 금형 기능은 마모되지 않기 때문에 더 오래 지속되지만, 부품에 움푹 들어간 텍스트는 - 문자 주변에서 금속을 밀링하는 것이 더 복잡하고 비용이 많이 든다는 것을 의미합니다(출처: revpart.com).

글꼴 선택: 엔지니어의 60%가 잘못된 부분

당신이 가장 좋아하는 회사 서체는 아마도 작동하지 않을 것입니다. 글자 끝에 장식 팁이 있는 세리프 글꼴은 너무 좁아 제대로 가공할 수 없습니다. - 세리프는 일반적으로 기본 글자 선보다 좁기 때문에 정확하게 가공할 수 없습니다(출처: protolabs.com).

사출 성형에 허용되는 글꼴:

Century Gothic Bold(SolidWorks 기본값)

Arial Bold

베르다나 볼드

획 너비가 균일한 모든 산세리프 글꼴-

모든 문자의 높이는 최적의 가공성을 위해 굵은 산세리프 글꼴을 사용하여 최소 1.5mm 이상이어야 합니다(출처: revpart.com). 그러나 그것은 단지 기준일 뿐입니다. 정말 명확한 텍스트를 얻으려면 더 크게 이동하세요.

텍스트는 부품 표면에서 최소 0.02인치(0.5mm) 이상 올라가야 하며 글꼴 크기는 조정 없이 적절한 밀링을 보장하기 위해 20포인트 이상이어야 합니다(출처: protolabs.com).

나는 수백 개의 실패한 디자인을 검토했습니다. 패턴은 분명합니다. 디자이너는 브랜드의 세리프 글꼴을 14포인트에 사용하고 오목한 텍스트를 만든 다음 금형 공장에서 예상보다 8,500달러를 더 많이 제시하는 이유를 궁금해합니다. 도구 제작자는 -작은 세부 사항을 직접 마무리하거나 디자인을 완전히 거부해야 합니다.

생산 실패를 방지하는 중요한 설계 규칙

아마추어 디자인과 전문 디자인을 구분하는 세 가지 기술적 요구 사항은 다음과 같습니다.

1. 텍스트 피처의 구배 각도

드래프트 없이 쉽게 금형을 배출할 수 있도록 텍스트 측벽에 2-5도 드래프트를 추가합니다. - 드래프트가 없으면 드래그 마크가 생기거나 부품이 금형에 걸려 두 가지 모두 손상될 수 있습니다(출처: revpart.com). 협상할 수 없습니다. 구배 각도는 이젝션 중에 텍스트가 금형 캐비티에서 깔끔하게 분리되도록 보장합니다.

2. 모든 곳의 둥근 모서리

레터링의 날카로운 모서리는 금형에 공기를 가두어 결함을 유발합니다. - 적절한 공기 배출을 위해 모든 모서리에 반경 설계가 필요합니다(출처: aimprocessing.com). 0.25mm 반경이라도 깨끗한 부품과 불량품의 차이를 만듭니다.

3. 높이/깊이 제한

텍스트 기능 높이 또는 깊이를 0.010인치(0.25mm)로 제한합니다. - 이렇게 하면 불필요한 비용 증가를 피하면서 부품 수명 동안 마모를 방지할 수 있습니다(출처: aimprocessing.com). 더 깊이 들어가도 가독성은 향상되지 않고 툴링 복잡성과 주기 시간만 늘어납니다.

복잡한 텍스트 요구사항을 위한 금형 설계 전략

제품 라인 전반에 걸쳐 가변 텍스트가 필요한 경우 스마트 금형 설계를 통해 막대한 비용을 절약할 수 있습니다.

여러 완제품에 사용되는 조각 부품의 경우 툴링에는 성형업체가 구성에 따라 교체하는 별도의 교환 가능한 조각 블록이 포함될 수 있습니다(출처: aimprocessing.com). 이 접근 방식은 일련 번호, 날짜 코드 또는 지역별 언어 변형에 매우 효과적입니다.

캐치? 조각 블록 둘레 주변의 완성된 부분에 가장 작은 경계선(증인선)이 표시됩니다. - 디자이너는 전체 블록을 플라스틱에 약간 넣어 의도적으로 보이도록 하여 이 문제를 해결합니다(출처: aimprocessing.com).

저는 이 전략으로 가전제품 제조업체가 연간 127,000달러를 절약하는 것을 보았습니다. 지역적 변형을 위해 12개의 개별 금형을 유지하는 대신 교체 가능한 텍스트 블록이 있는 하나의 금형을 사용했습니다. ROI는 4.7개월이었습니다.

일반 텍스트-관련 결함 및 이를 방지하는 방법

텍스트 주변의 흐름 표시

용융된 플라스틱이 금형을 통해 다양한 속도로 이동할 때 흐름선이 줄무늬나 파도로 나타나며, 종종 재료 흐름을 방해하는 텍스트 기능으로 인해 악화됩니다(출처: fictiv.com). 해결 방법: 용융 온도와 사출 속도를 높이거나 텍스트를 더 두꺼운 벽 부분에 재배치합니다.

기호 피처의 웰드 라인

두 개의 수지 흐름이 텍스트나 로고 주위를 지나간 후 ​​만날 때 용접선이 발생하여 눈에 띄는 표시가 생기고 흐름 선단 간의 온도 차이로 인해 부품 강도가 감소합니다(출처: fictiv.com). 해결 방법: 용융 수지 온도를 높여 조기 응고를 방지하고, 사출 속도와 압력을 높이거나 점도가 낮은 수지를 선택하세요(출처: fictiv.com).

현장 사용 시 텍스트 품질 저하

환경적 요인이 중요합니다. UV 노출, 화학적 접촉 및 기계적 마모는 다양한 텍스트 스타일에 다르게 영향을 미칩니다. 돌출된 텍스트는 액체가 고일 수 있는 구멍이 없기 때문에 화학적 공격에 더 잘 저항합니다. 오목한 텍스트는 주변 재료가 문자 가장자리를 보호하므로 마모를 더 잘 처리합니다.

재료 선택도 큰 역할을 합니다. 뛰어난 내화학성, 경량 특성 및 높은 충격 강도로 인해 폴리프로필렌은 2024년 사출 성형 플라스틱 응용 분야를 지배했으며(출처: polarismarketresearch.com) - 화학 물질에 노출된 텍스트가 있는 부품에 탁월합니다.

업계-특정 텍스트 요구사항

의료기기

FDA 추적성 요구 사항은 영구적이고 읽기 쉬운 표시를 요구합니다. 의료 장비 애플리케이션은 2033년까지 CAGR 5.9%로 상당한 성장을 예상하여 정밀 텍스트 마킹에 대한 수요를 주도합니다(출처: grandviewresearch.com). 의료 제조업체는 일반적으로 생체 적합성 재료를 사용하여 0.75-1.0mm 높이의 양각 텍스트를 지정합니다.

자동차 부품

자동차 및 운송 애플리케이션은 EV 보급 및 경량 설계 요구 사항에 따라 2030년까지 CAGR 5.12%로 가속화될 것으로 예상됩니다(출처: mordorintelligence.com). 부품 식별 코드는 15+년간의 열 순환, UV 노출 및 유체와의 화학적 접촉을 견뎌야 합니다.

가전제품

아시아 태평양 지역의 전자제품 수요는 초고속 사이클을 사용하는 카메라 모듈 및 웨어러블 기기용 고정밀 마이크로-마이크로{1}}성형에 집중하고 있습니다(출처: polarismarketresearch.com). 여기의 텍스트는 규정 준수와 극도의 소형화 사이에서 균형을 이루고 있습니다. - 읽을 수 있는 0.5mm 문자를 생각해 보세요.

실제 구현 지침

구매 관리자의 경우:

금형 견적을 검토할 때 텍스트 가공 방법에 대해 구체적으로 문의하십시오. EDM(방전 가공)은 기존 밀링보다 더 선명한 디테일을 생성하지만 비용은 40-60% 더 비쌉니다. 애플리케이션의 장단점을 이해합니다.

설계 엔지니어의 경우:

툴링을 마무리하기 전에 실제 보기 거리에서 텍스트 가독성을 테스트하십시오. 1.5mm 글꼴은 30인치 모니터에서는 크게 보이지만 팔 길이로 잡은 12mm 부분에서는 사라집니다. 강철을 절단하기 전에 3D 프린팅을 통해 실제 프로토타입을 제작하여 검증하세요.

품질 관리자의 경우:

텍스트 검사 기준을 명확하게 문서화하세요. "읽을 수 있음"은 측정할 수 없습니다. 지정: "500lux 조명 하에서 300mm 시청 거리에서 모든 문자를 구별할 수 있음" 또는 이와 유사한 객관적인 표준.

비용-혜택 분석: 텍스트를 완전히 건너뛰어야 하는 경우

때때로 가장 현명한 결정은 대신 보조 표시를 사용하는 것입니다. 패드 인쇄, 레이저 마킹 또는 라벨 비용은 부품당 $0.08-$0.35이지만 금형 복잡성과 설계 제약이 제거됩니다.

손익분기점-을 계산합니다.

금형 텍스트 추가: 일회성 $1,200-$4,500

2차 마킹: 부품당 $0.15 진행 중

손익{0}}부품 수량: 8,000~30,000개

손익분기점 이하-? 보조 표시를 사용하십시오. 그 위에? 금형에 텍스트를 만듭니다. 소량-~-대량 생산(부품 수명 50,000개 미만)의 경우 2차 작업이 설계 변경에 대한 유연성을 제공하면서 재정적으로 유리한 경우가 많습니다.

FAQ: 사출 성형의 텍스트 및 기호에 대한 일반적인 질문

Q1: 사출 성형 부품에서 읽을 수 있는 최소 텍스트 크기는 얼마입니까?

보는 거리와 부품 색상에 따라 다르지만 20{1}}포인트 굵은 산세리프 글꼴(문자 높이 약 1.5~2.0mm)은 대부분의 애플리케이션에서 안정적으로 작동합니다. 의료 기기는 적절한 검증 테스트를 통해 크기가 작아지는 경우가 많습니다.

Q2: 세리프체에 회사 브랜드 글꼴을 사용할 수 있나요?

기술적으로는 가능하지만 비용이 많이 들고 위험합니다. 세리프 글꼴은 장식 요소가 표준 CNC 밀링에 비해 너무 미세하기 때문에 특별한 도구 사용 고려 사항이 필요합니다(출처: protolabs.com). 일반 텍스트 가공 비용을 2~3배로 책정하고 더 높은 결함 위험을 감수하십시오.

Q3: 텍스트 영역에 싱크 마크가 표시되지 않도록 하려면 어떻게 해야 합니까?

텍스트 기능의 높이/깊이를 최대 0.010인치로 유지하고 적절한 구배 각도를 확인하세요(출처: aimprocessing.com). 또한 텍스트 영역 주변의 벽 두께를 균일하게 유지합니다. - 두꺼운 부분이 얇은 부분보다 느리게 식을 때 싱크 마크가 나타납니다.

질문4: 재활용 코드와 같은 기호는 올려야 합니까, 아니면 들어가야 합니까?

수지 식별 코드와 같은 규제 기호의 경우 돌출된 텍스트를 사용하면 표면이 마모되어도 -장기적인 가독성을 보장합니다. 2030년까지 PET 식품 포장에 재활용 함량을 30%로 규정하는 PPWR 규정으로 인해 적절한 재료 식별이 점점 더 중요해지고 있습니다(출처: mordorintelligence.com, Plasticsforchange.org).

Q5: 사출 성형 디자인에 텍스트를 추가하려면 어디서부터 시작해야 합니까?

텍스트 - 브랜딩, 규정 준수, 조립 지침 또는 부품 추적이 필요한 이유를 정의하는 것부터 시작하세요. 이에 따라 높이 요구 사항, 위치 제약 및 내구성 사양이 결정됩니다. 그런 다음 글꼴 선택 및 올림/함몰 선택으로 거꾸로 작업합니다. 대부분의 실패는 텍스트를 먼저 디자인하고 나중에 정당화하는 데서 발생합니다.
