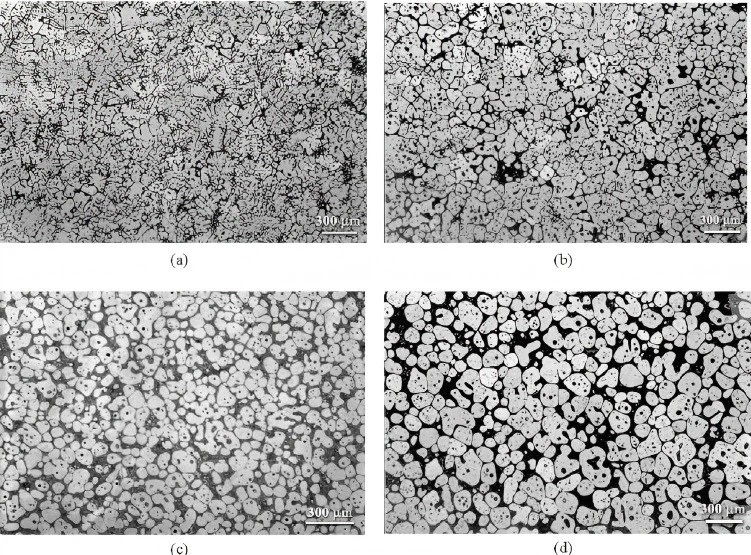

미세구조란 무엇입니까?

미세 구조는 일반적으로 1 나노미터에서 1000 마이크로미터 사이에서 관찰되는 미세한 규모의 재료 내부 특징의 배열 및 조직을 의미합니다. 이러한 특징에는 재료의 기계적, 전기적 및 열적 특성에 직접적인 영향을 미치는 결정립 경계, 위상 분포, 결정 방향 및 결함이 포함됩니다.

미세구조의 규모와 범위

미세구조는 관찰하기 위해 확대가 필요한 특정 크기 범위에 존재합니다. 대부분의 미세구조적 특징은 0.1~100마이크로미터 사이이므로 광학현미경과 전자현미경이 검사의 기본 도구가 됩니다.

규모는 원자 구조(나노규모)와 거시구조(가시적 특징) 사이에 있기 때문에 중요합니다. 이 중간 수준에서 재료는 고유한 특성을 나타냅니다. 강철 부품은 육안으로는 균일해 보일 수 있지만, 그 미세 구조는 그것이 부서지기 쉬운지 연성인지를 결정하는 입자 패턴, 탄화물 석출물, 상 경계를 드러냅니다.

다양한 재료는 뚜렷한 미세구조적 특징을 나타냅니다. 금속은 입자와 입자 경계를 보여줍니다. 세라믹은 결정상과 다공성을 나타냅니다. 고분자는 분자 사슬 배열과 결정 영역을 드러냅니다. 복합재는 단일 재료 시스템 내에서 여러 미세 구조를 결합합니다.

미세구조의 주요 구성요소

곡물 및 곡물 경계

입자는 다결정 재료 내의 개별 결정 영역입니다. 각 입자에는 특정 결정 구조로 배열된 원자가 포함되어 있지만 방향은 인접한 입자와 다릅니다. 결정립-결정립 경계-사이의 경계면은 전위 이동에 대한 장벽 역할을 하며 재료 강도에 큰 영향을 미칩니다.

입자 크기는 Hall-Petch 관계를 통해 기계적 특성에 직접적인 영향을 미칩니다. 입자가 작을수록 더 많은 입자 경계 영역을 제공하여 전위 이동을 방해하여 재료를 강화합니다. 10마이크로미터 입자를 가진 재료는 1마이크로미터 입자를 가진 동일한 재료보다 약합니다.

결정립 경계는 내식성, 전기 전도도 및 균열 전파에도 영향을 미칩니다. 결정립계 밀도가 높은 재료는 균열 성장에 저항할 수 있지만 특정 환경에서는 입계 부식에 더 취약할 수 있습니다.

위상 분포

많은 엔지니어링 재료에는 다양한 결정 구조나 구성을 갖는 여러 단계{0}}뚜렷한 영역이 포함되어 있습니다. 강철에는 페라이트와 시멘타이트 상이 포함되어 있습니다. 알루미늄 합금에는 강화를 제공하는 석출물 상이 포함되어 있습니다. 이러한 상의 분포, 크기 및 형태가 성능을 결정적으로 결정합니다.

열처리 중 상 변화는 특정 미세 구조를 생성합니다. 강철을 담금질하면 매우 단단하지만 부서지기 쉬운 마르텐사이트가 생성됩니다. 템퍼링은 일부 마르텐사이트를 더 나은 인성을 지닌 템퍼링된 마르텐사이트로 변환합니다. 결과적인 미세 구조는 적용되는 변환 동역학과 냉각 속도에 따라 달라집니다.

결정 방향 및 질감

개별 입자에는 특정한 결정학적 방향이 있습니다. 많은 입자가 비슷한 방향을 공유하면 재료에 질감이 나타납니다. 이러한 기본 방향은 이방성 특성에 큰 영향을 미칩니다.-재료는 방향에 따라 다르게 동작합니다.

압연 금속 시트는 일반적으로 소성 변형으로 인해 강한 질감을 나타냅니다. 딥드로잉 강판은 균열 없이 복잡한 형상을 형성하기 위해 특정한 질감이 필요합니다. 전기강판은 자기 손실을 최소화하기 위해 특별한 방향이 필요합니다. 방향성 응용 분야에서 재료 성능을 최적화하려면 질감을 이해하고 제어하는 ​​것이 필수적입니다.

결함 및 불완전성

실제 물질에는 완벽한 결정 구조가 존재하지 않습니다. 미세 구조에는 점 결함(공극 및 틈새), 선 결함(전위), 평면 결함(결정립 경계 및 적층 결함), 부피 결함(기공 및 함유물) 등 다양한 결함이 포함되어 있습니다.

이러한 불완전성이 반드시 나쁜 것은 아닙니다. 전위는 소성 변형을 가능하게 하여 금속이 파손되지 않고 구부러질 수 있도록 합니다. 세라믹의 제어된 다공성은 단열 기능을 제공합니다. 핵심은 어떤 결함이 특정 애플리케이션에 도움이 되거나 해를 끼치는지 이해하는 것입니다.

미세구조가 형성되는 방식

가공 이력은 미세 구조를 결정합니다. 용융물로부터의 응고는 초기 입자 구조를 생성합니다. 후속 기계적 작업은 입자를 미세화하고 변형 텍스처를 도입합니다. 열처리는 상 변형과 입자 성장을 유발합니다.

응고 중 냉각 속도는 입자 크기에 큰 영향을 미칩니다. 급속 냉각을 통해 성장 시간이 제한된 미세한 입자가 생성됩니다. 천천히 냉각하면 더 큰 입자가 발달할 수 있습니다. 샌드 캐스팅은 냉각 속도가 다르기 때문에 다이 캐스팅보다 더 거친 미세 구조를 생성합니다.

압연, 단조 또는 압출을 통한 소성 변형은 높은 전위 밀도를 생성하면서 입자를 분해하고 신장시킵니다. 이러한 가공 경화는 재료를 강화하지만 연성을 감소시킵니다. 후속 어닐링을 통해 재결정화-새로운 변형-이 없는 입자가 핵을 생성하고 성장하여 연성을 회복할 수 있습니다.

다음과 같은 고급 처리 기술금속 사출 성형분말 야금과 플라스틱 성형을 결합하여 독특한 미세 구조를 만듭니다. 소결 공정은 금속 분말 입자를 통합하여 복잡한 구성 요소에 대해 거의-순-모양 정밀도를 갖는 미세한-입자 미세 구조를 생성합니다.

미세구조 관찰 및 분석

금속 조직 준비

미세구조를 밝히려면 세심한 시료 준비가 필요합니다. 절단, 장착, 연삭 및 연마를 통해 평평하고 긁힘이 없는- 표면이 생성됩니다. 화학적 또는 전기화학적 에칭은 결정립 경계와 위상 경계를 공격하여 확대하여 볼 수 있도록 합니다.

다양한 에칭액은 다양한 특징을 나타냅니다. 나이탈(알코올의 질산)은 강철의 결정립계를 나타냅니다. 켈러의 시약은 알루미늄 합금의 입자 구조를 보여줍니다. 에칭액의 선택은 관심 있는 재료 시스템과 특징에 따라 달라집니다.

현미경 기술

광학 현미경은 기본적인 미세 구조 관찰을 위해 최대 1000배의 배율을 제공합니다. 이는 빠르고 상대적으로 저렴하며 많은 품질 관리 응용 분야에 충분합니다. 입자 크기, 상 식별 및 포함 함량을 광학적으로 평가할 수 있습니다.

주사전자현미경(SEM)은 탁월한 피사계 심도로 배율을 100,000배까지 확장합니다. SEM은 광학현미경으로 볼 수 없는 미세한 석출물, 파손 표면, 지형적 특징을 보여줍니다. SEM에 부착된 에너지-분산 X-선 분광법(EDS)은 원소 조성 분석을 제공합니다.

투과전자현미경(TEM)은 최고 배율에 도달하여 원자-규모의 특징을 드러냅니다. 전위, 석출물 구조 및 계면 특성이 표시됩니다. TEM은 광범위한 시료 준비가 필요하지만 기본적인 미세 구조 연구에 탁월한 해상도를 제공합니다.

미세구조-속성 관계

기계적 성질

강도, 연성, 인성 및 경도는 모두 미세 구조적 특징에 따라 달라집니다. 미세한-결의 재료는 거친-결의 재료보다 변형에 더 잘 견딥니다. 석출물 분포는 알루미늄 및 니켈{4}} 기반 합금의 강화를 제어합니다. 상 형태는 강철이 인성인지 부서지기 쉬운지를 결정합니다.

이중-상 강철은 연질 페라이트 매트릭스에 경질 마르텐사이트 섬을 포함합니다. 이 미세 구조는 마르텐사이트의 높은 강도와 ​​단상 강철에서는 달성할 수 없는 페라이트- 특성의 우수한 성형성을 결합합니다.

물리적 특성

결정립계 밀도가 증가하면 경계가 전자를 산란시키기 때문에 전기 전도성이 감소합니다. 열전도율도 비슷한 추세를 따릅니다. 자기 특성은 입자 방향과 도메인 구조에 크게 좌우됩니다.

부식 저항

결정립 경계는 우선적으로 부식되는 경우가 많습니다. 특히 크롬 탄화물이 경계에 침전되는 민감화된 스테인리스 강의 경우 더욱 그렇습니다. 경계 면적이 더 넓은 미세한-입자 재료는 입계 부식에 더 취약할 수 있습니다. 상 분포는 국부적인 부식-개재물에도 영향을 미치며 2차 상은 양극 또는 음극 부위로 작용할 수 있습니다.

응용 분야의 미세 구조 제어

엔지니어는 원하는 미세 구조를 얻기 위해 처리 과정을 조작합니다. 자동차 강판은 성형성을 위해 특정 페라이트-펄라이트 미세 구조가 필요합니다. 항공우주 알루미늄은 강도를 위해 제어된 석출물 분포가 필요합니다. 터빈 블레이드는 단결정- 또는 방향성 응고 미세 구조를 사용하여 응력에 수직인 결정립 경계를 제거합니다.

적층 제조는 새로운 미세 구조 문제를 야기합니다. 급속한 응고와 반복적인 열 순환으로 독특한 입자 구조와 상 분포가 생성됩니다. 3D-프린팅 부품을 인증하려면 이러한 프로세스-구조 관계를 이해하는 것이 필수적입니다.

미세 구조 설계는 계속해서 발전하고 있습니다. 나노구조 소재는 뛰어난 강도를 위해 입자 크기를 100나노미터 미만으로 만듭니다. 구배 미세 구조는 부품 두께에 따라 특성이 달라집니다. 다중-규모 미세 구조 엔지니어링은 다양한 길이 규모의 기능을 동시에 최적화합니다.

다양한 재료의 일반적인 미세구조적 특징

철강: 조성 및 열처리에 따라 페라이트, 펄라이트, 베이나이트, 마르텐사이트, 잔류 오스테나이트, 탄화물 및 입도 변화가 있습니다.

알루미늄 합금: 1차 알루미늄 입자, 침전상(예: 2xxx 시리즈의 θ' 또는 6xxx 시리즈의 ''), 입자 경계 침전물 및 분산질.

티타늄 합금: 층상, 등축 또는 이중 형태의 알파 및 베타 상. + 합금의 콜로니 구조.

도예: 결정질 입자, 유리질 입자 경계상, 다공성 및 2차-상 입자. 입자 크기는 기계적 특성에 결정적인 영향을 미칩니다.

폴리머: 결정질 및 비정질 영역, 반결정질 폴리머의 구형 구조, 블록 공중합체의 상-분리 도메인.

자주 묻는 질문

입자 크기가 재료 강도에 영향을 미치는 이유는 무엇입니까?

입자 경계는 금속이 소성 변형되는 방식인 전위 이동을 차단합니다. 입자가 작을수록 단위 부피당 입자 경계가 많아지고 전위 이동에 더 많은 장애물이 발생합니다. 전위 이동에 대한 이러한 저항은 재료를 변형하는 데 필요한 응력을 증가시켜 재료를 더 강하게 만듭니다. Hall-Petch 방정식은 이 관계를 수학적으로 수량화합니다.

동일한 구성을 가진 두 재료가 서로 다른 특성을 가질 수 있습니까?

그렇습니다. 미세구조가 그 이유입니다. 0.4% 탄소를 함유한 강철은 미세 구조에 따라 부드럽고 연성이 있을 수도 있고 극도로 단단하고 부서지기 쉬울 수도 있습니다. 열처리, 기계적 처리 및 냉각 속도는 모두 구성을 변경하지 않고 미세 구조를 변경합니다. 이것이 재료 선택만큼 가공이 중요한 이유입니다.

미세구조는 얼마나 빨리 변할 수 있나요?

온도와 메커니즘에 따라 다릅니다. 담금질 중 위상 변화는 밀리초 단위로 발생합니다. 어닐링 중 입자 성장은 몇 분에서 몇 시간이 걸립니다. 시효-경화 합금의 석출은 몇 시간에서 며칠에 걸쳐 발생합니다. 실온-의 미세 구조 변화는 매우 느리기 때문에 대부분의 재료는 사용 중에도 안정적으로 유지됩니다.

미세 구조와 결정 구조의 차이점은 무엇입니까?

결정 구조는 완벽한 결정-반복 단위 셀 패턴 내의 원자 배열을 나타냅니다. 미세 구조는 이러한 결정 영역(입자)이 경계, 상 및 결함을 따라 배열, 방향 및 분포되는 방식을 설명합니다. 결정 구조는 원자-규모입니다. 미세구조는 미세한-규모입니다.

미세구조 분야는 새로운 특성화 기술을 통해 계속해서 발전하고 있습니다.. 3D 현미경 방법은 이제 2차원{1}}단면-이 아닌 3차원으로 미세구조를 드러냅니다. 기계 학습 알고리즘은 수천 개의 미세 구조 이미지를 분석하여 특성을 예측하거나 최적의 처리 경로를 식별합니다. 이러한 발전으로 인해 미세 구조 엔지니어링은 더욱 예측 가능해지고 덜 경험적으로 변하고 있습니다.

미세 구조를 이해하면 가공과 특성 사이의 격차가 해소됩니다. 이는 재료가 왜 그렇게 행동하는지 설명하고 제어된 처리를 통해 성능을 향상시키는 데 필요한 지식을 제공합니다.
